Works

施工例

イージーラーメン橋・イージースラブ橋トップ > イージーラーメン橋 施工実績 > 京都府 > 豊野橋側道橋（京都府丹後土木事務所様）

豊野橋側道橋（京都府丹後土木事務所様）

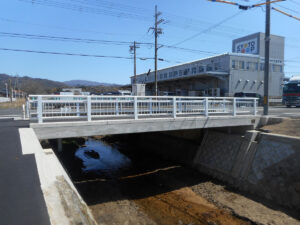

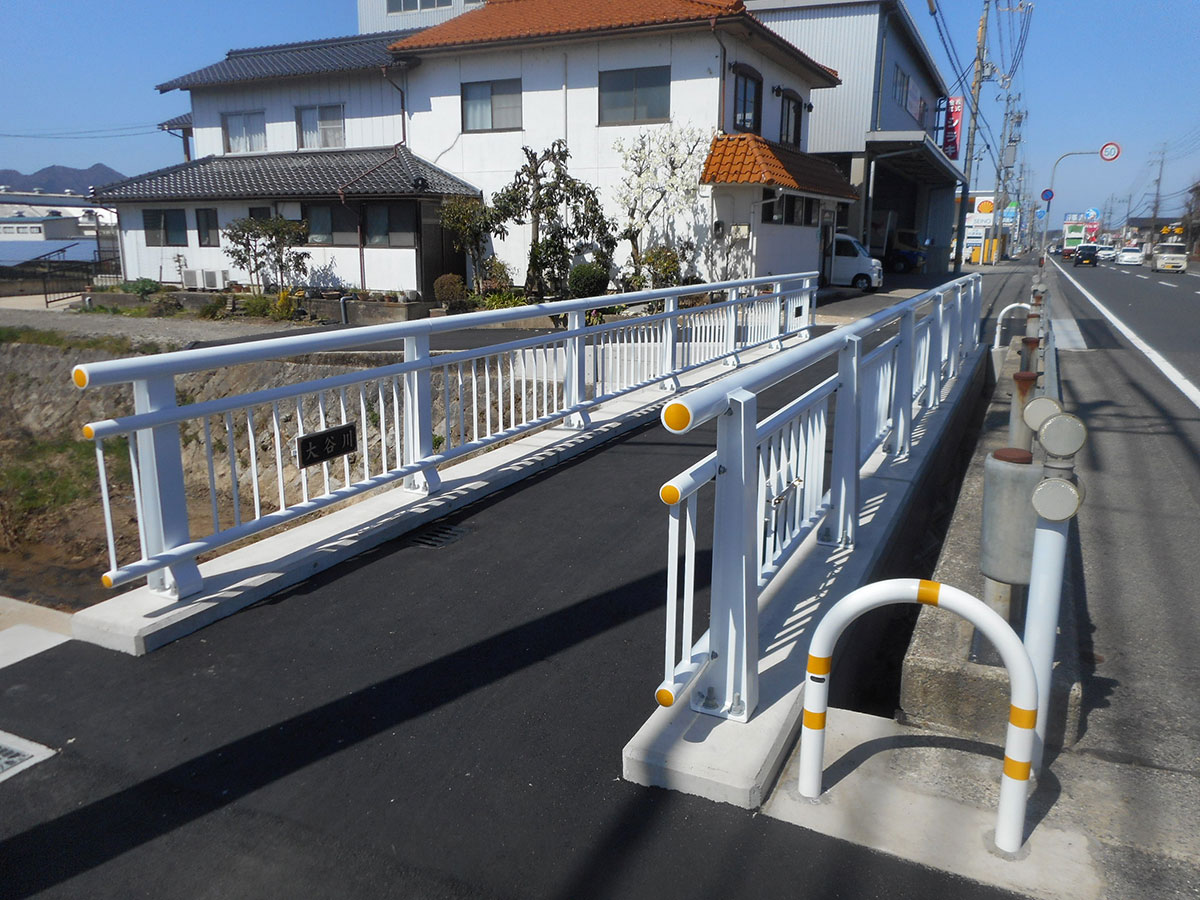

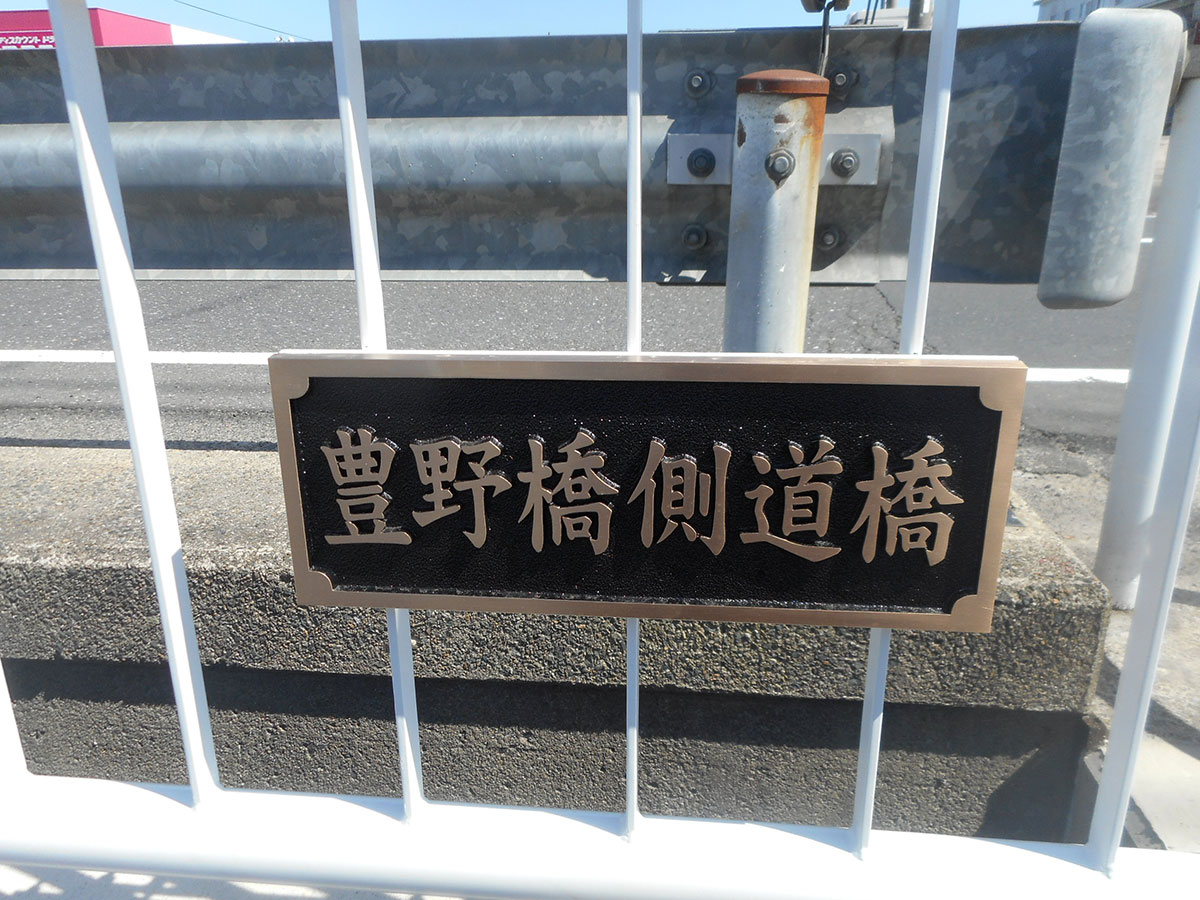

イージーラーメン橋施工例完成 豊野橋側道橋（京都府丹後土木事務所様）

※クリックで画像拡大します。

施工年月

令和5年
3月

形式

イージーラーメン橋（H鋼桁埋込RC複合門形ラーメン橋）・鋼管杭基礎
φ400　L＝12.0m　4本

発注者

京都府丹後広域振興局　丹後土木事務所様

工事場所

京都府京丹後市大宮町河辺地内

橋長

13.8ｍ

全幅員

2.8ｍ

有効幅員

2.0ｍ

斜角

90°

設計荷重

群集荷重

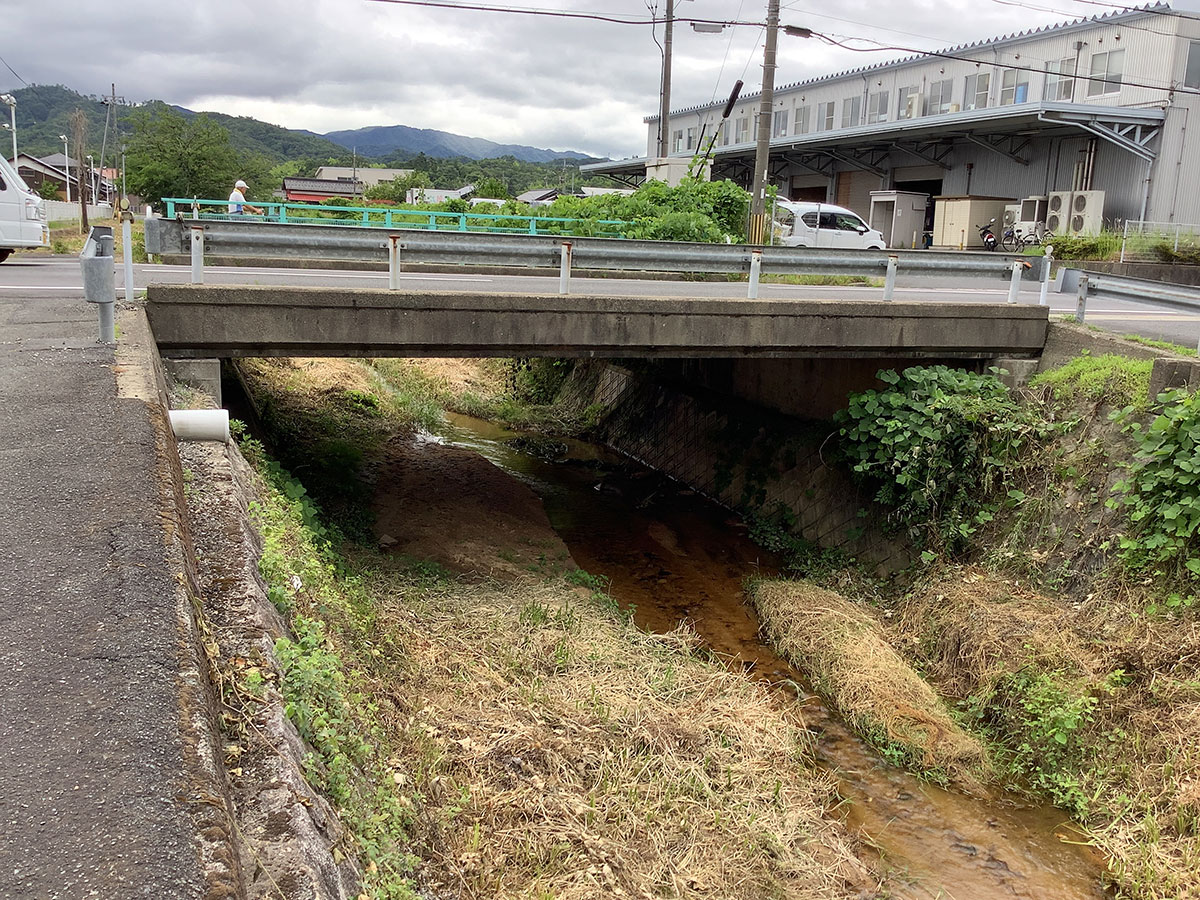

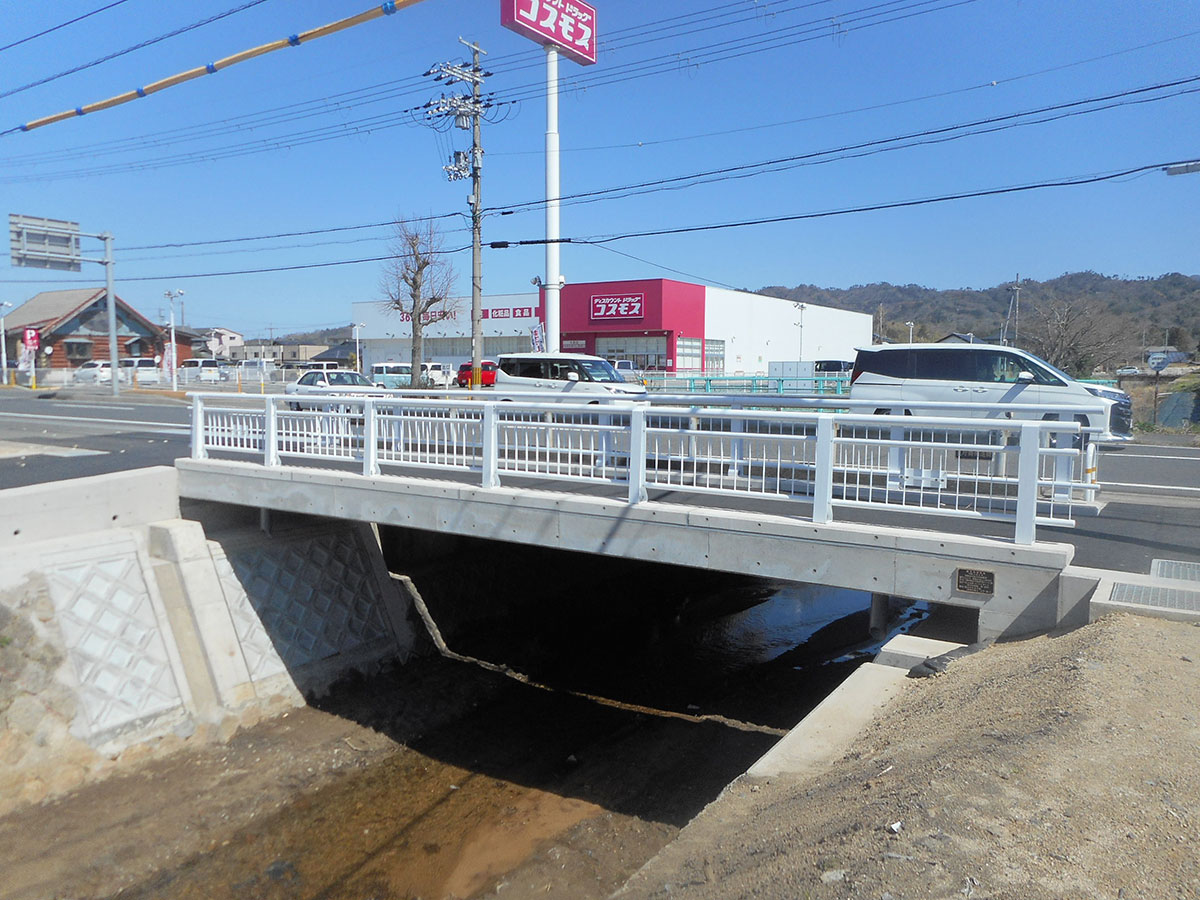

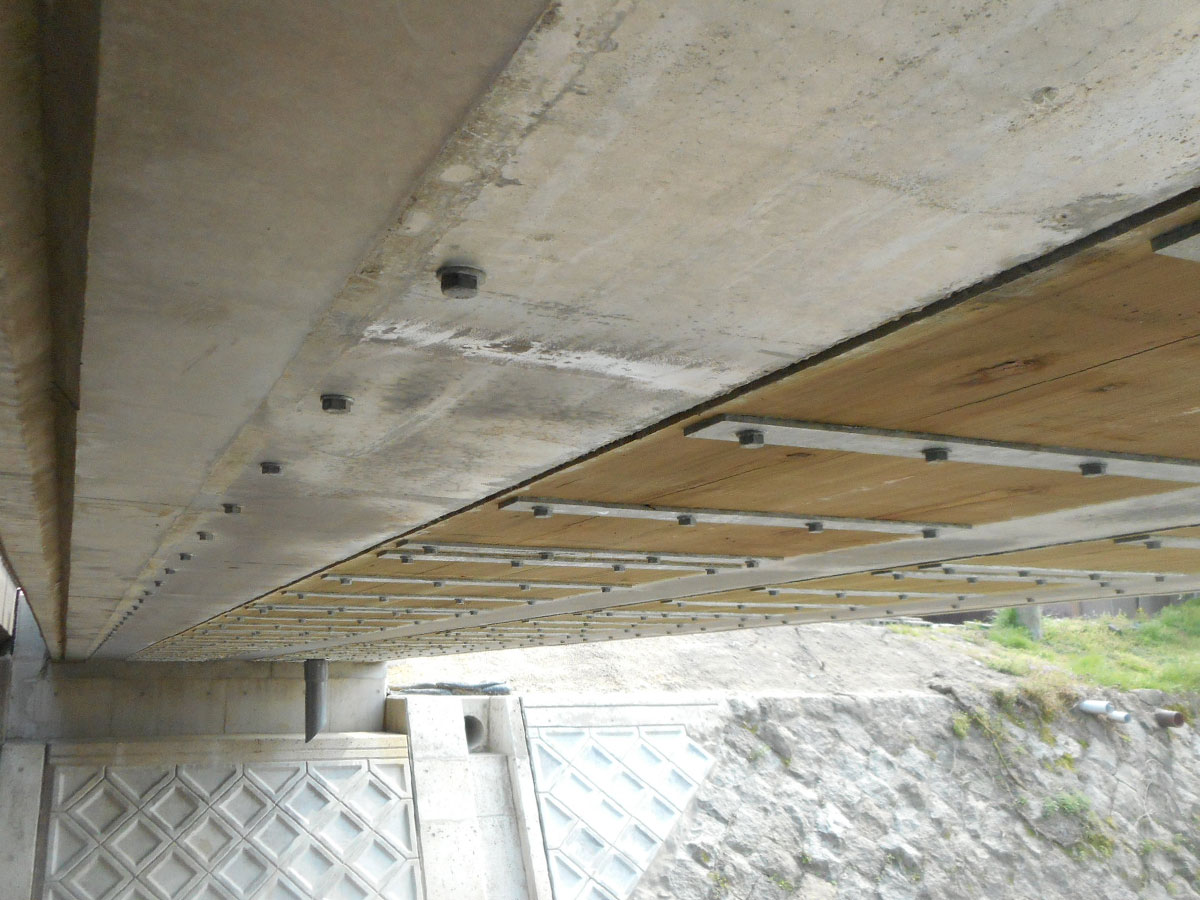

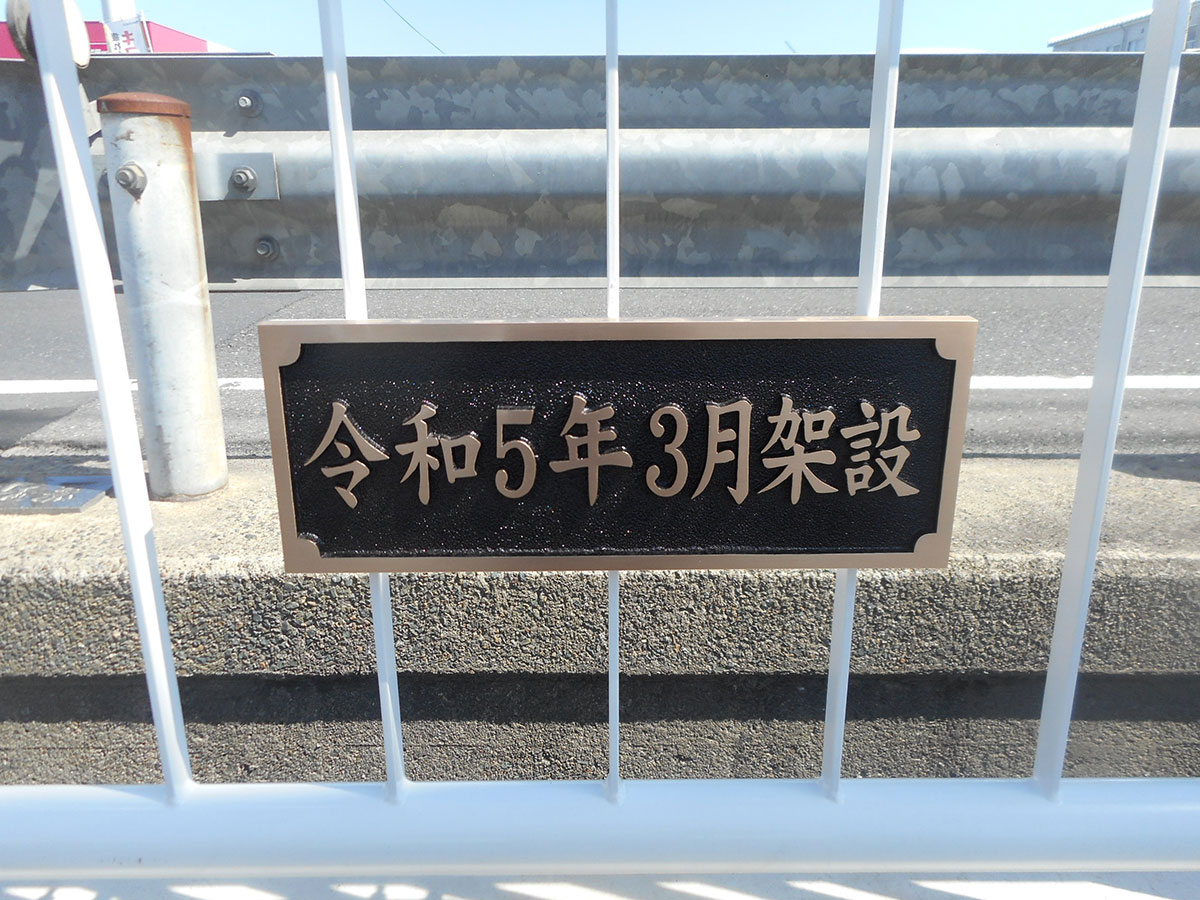

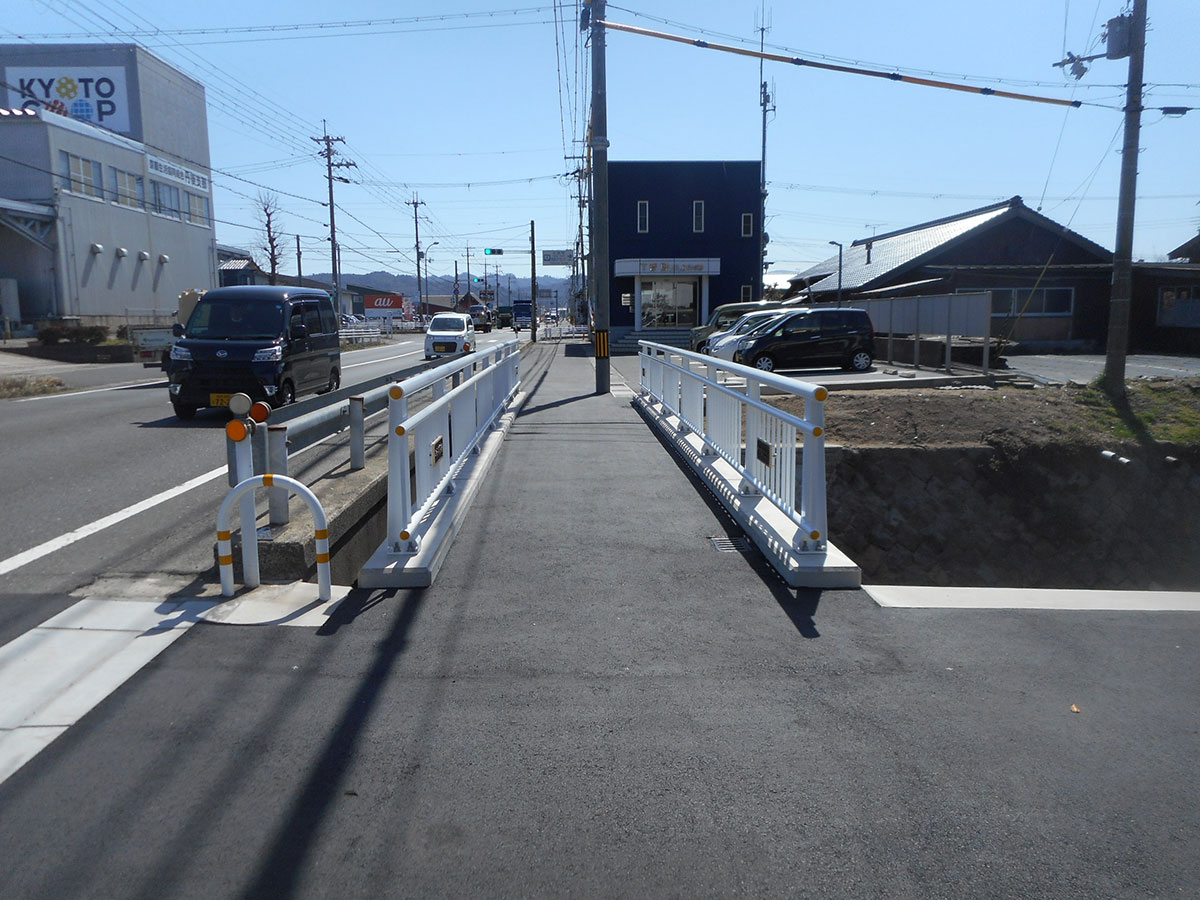

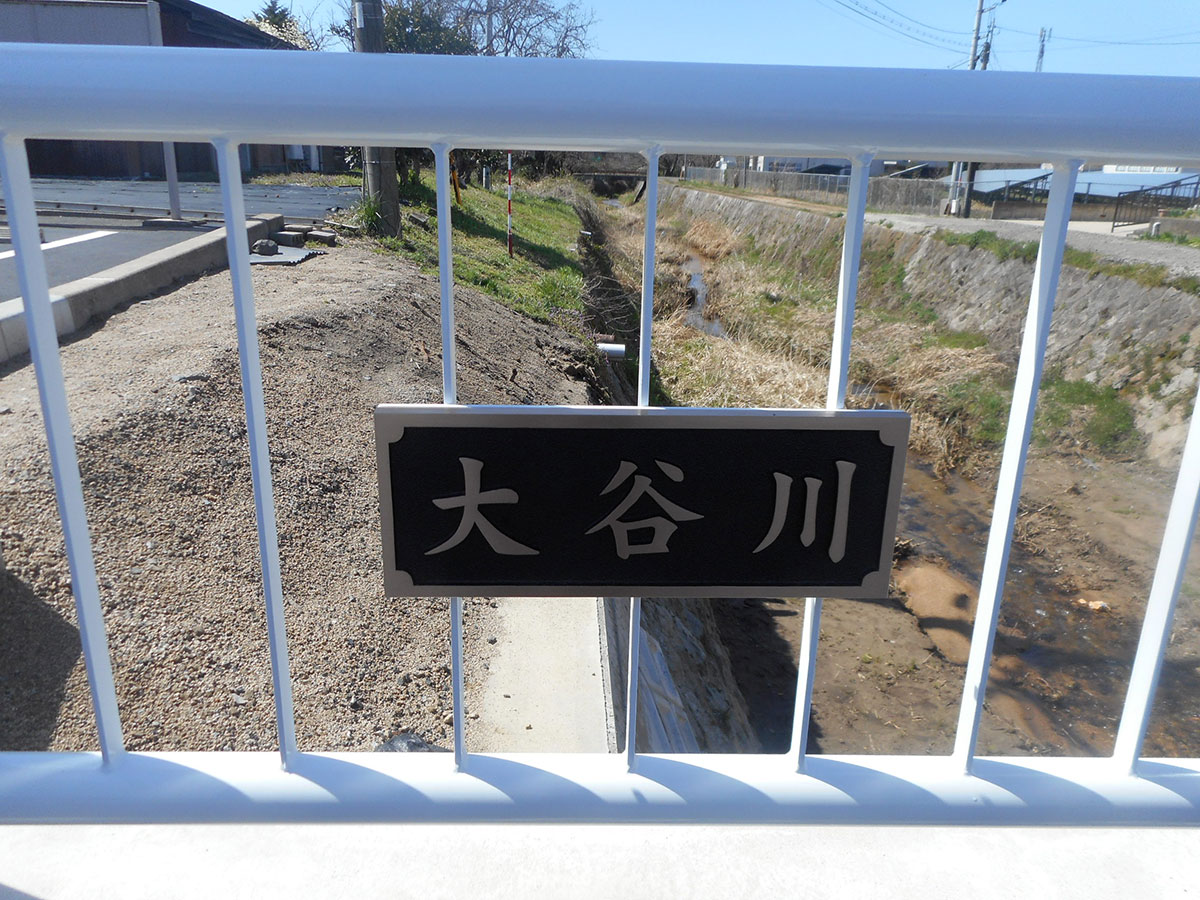

施工前 & 完成後

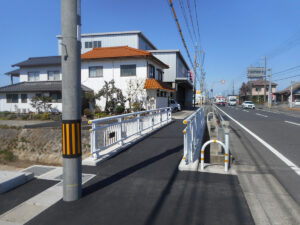

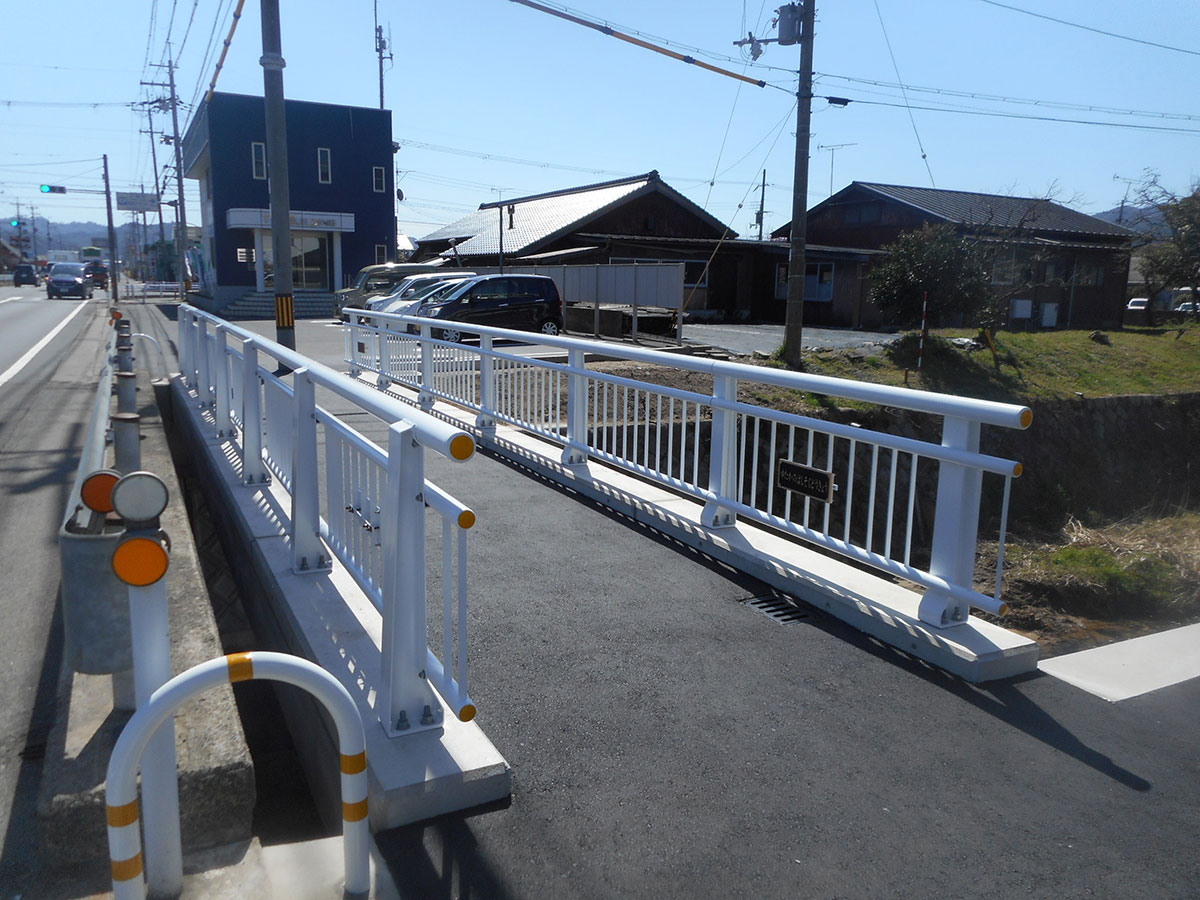

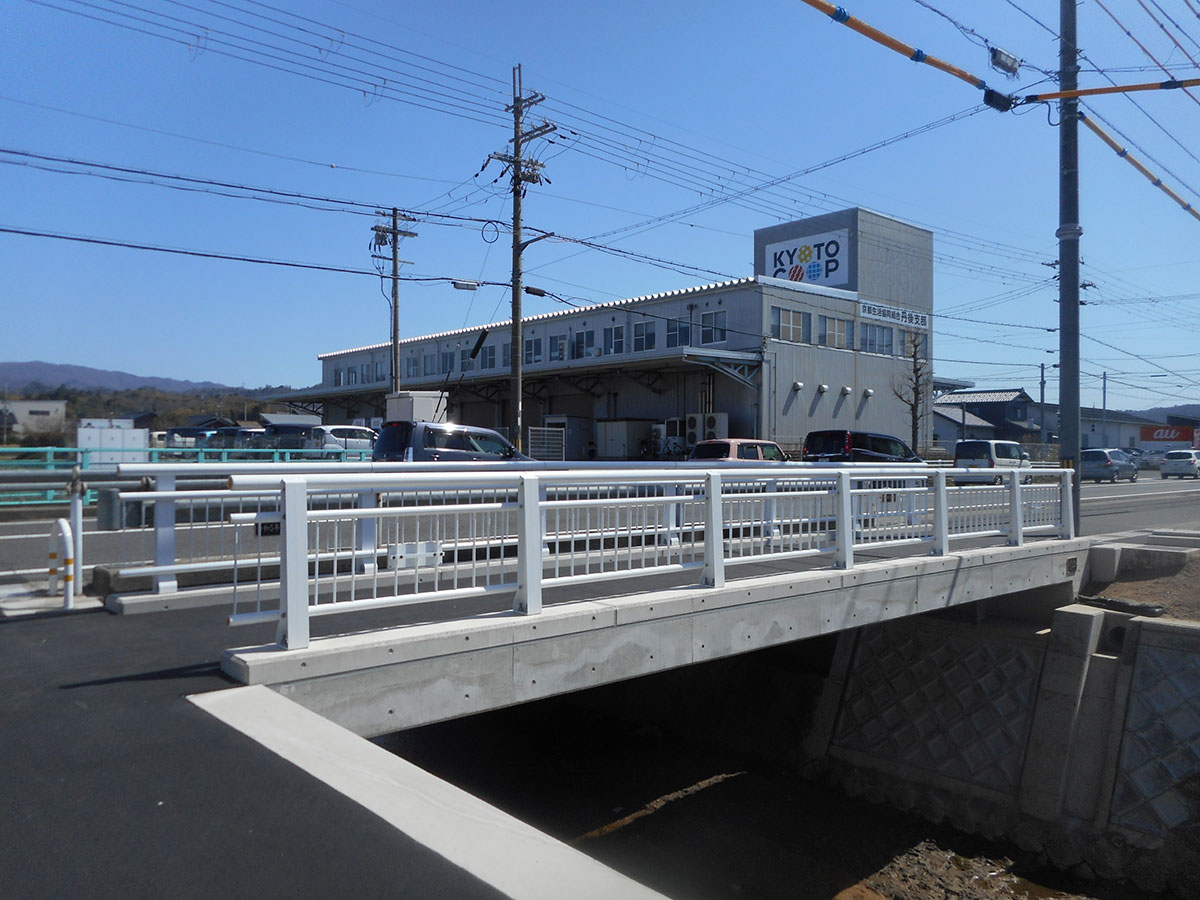

施工前 完成

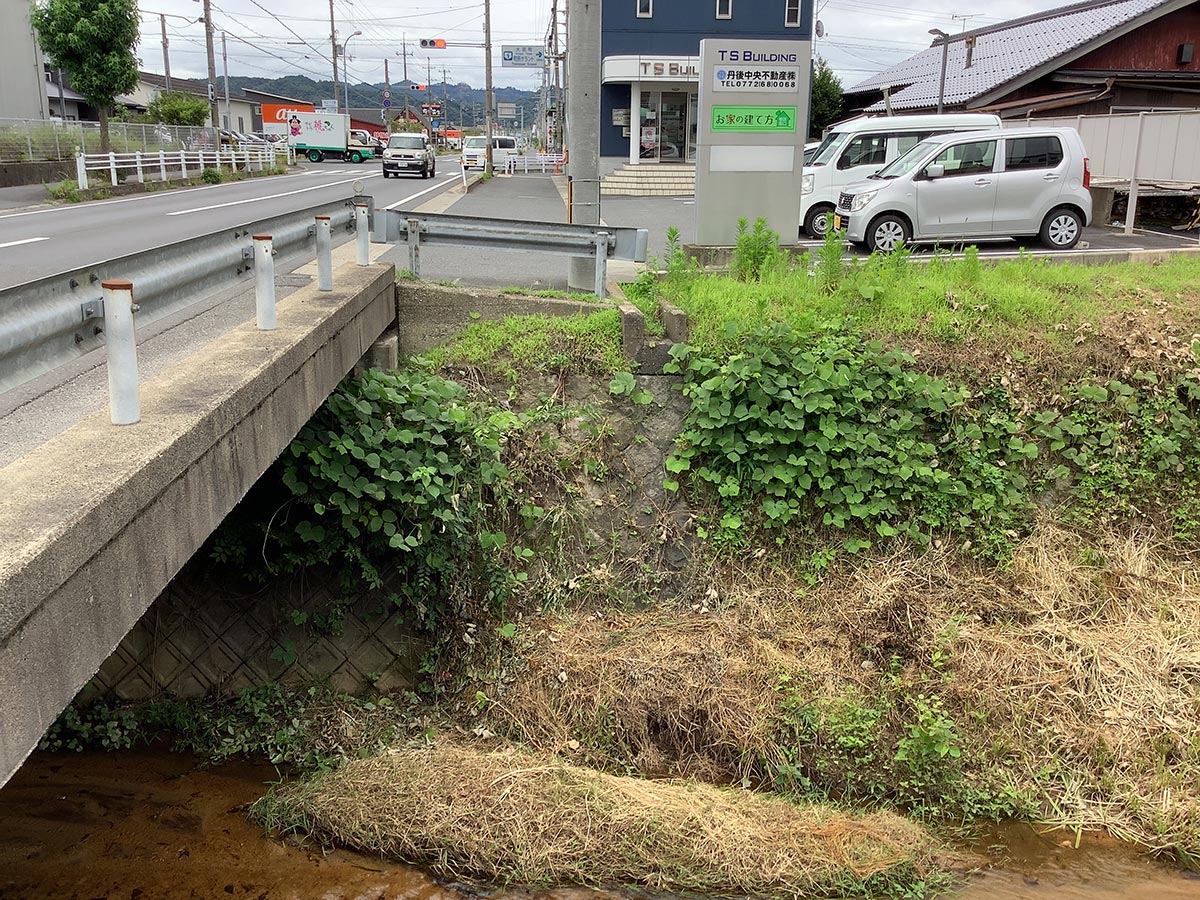

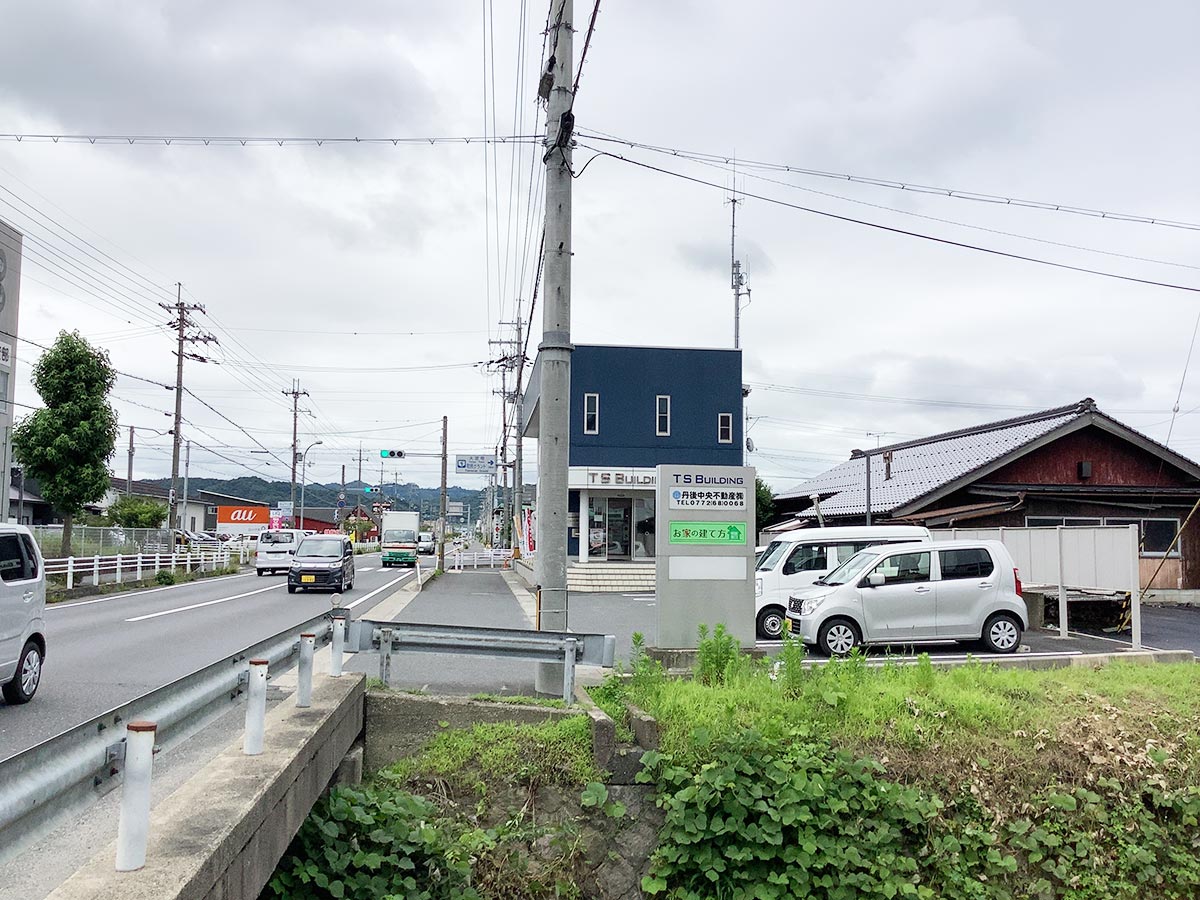

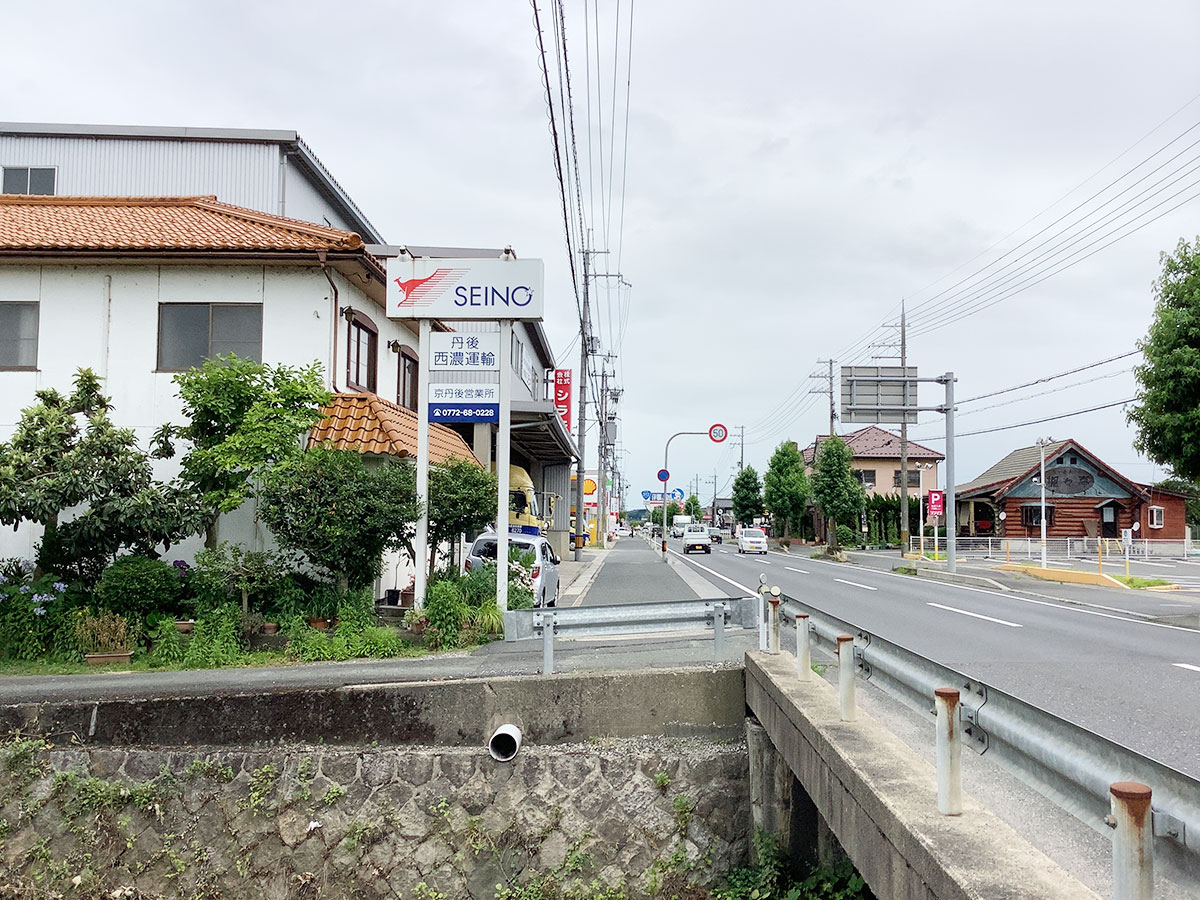

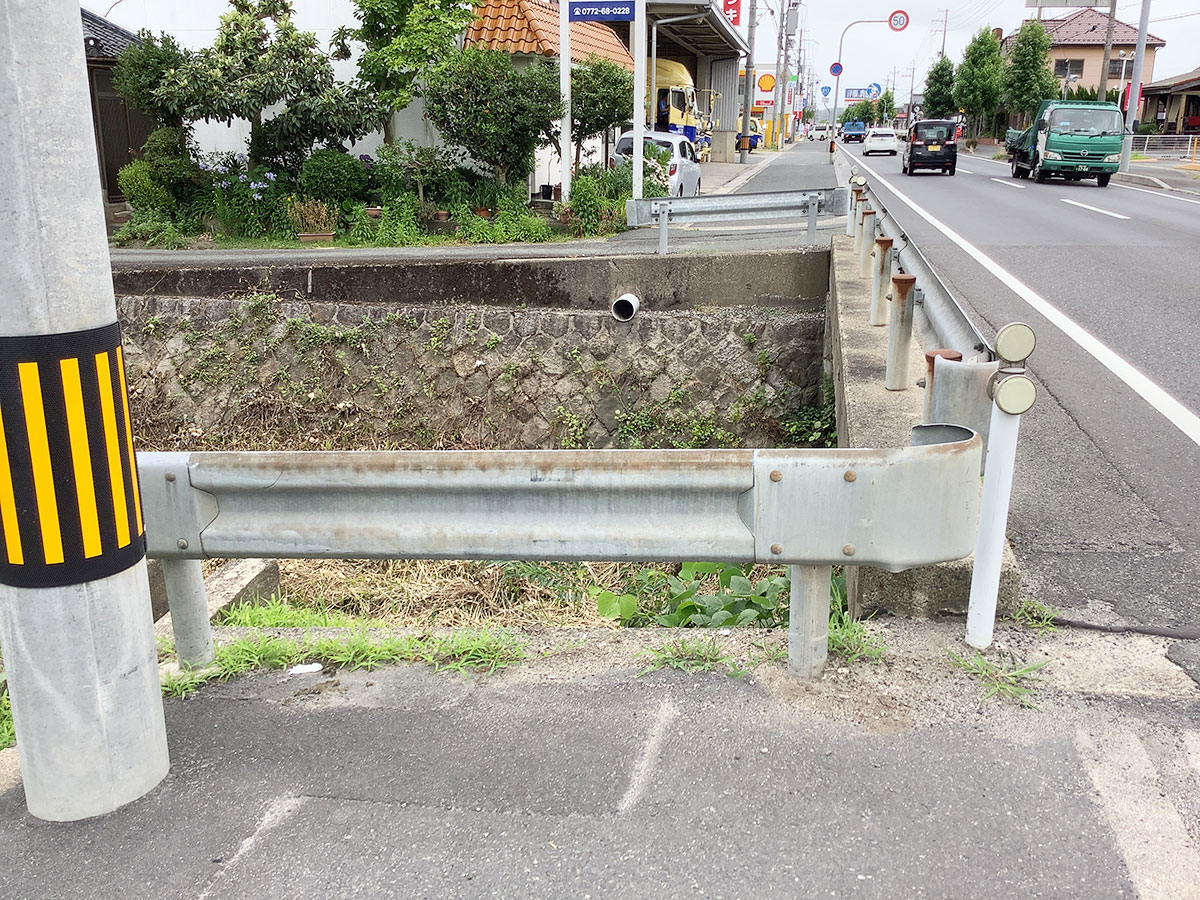

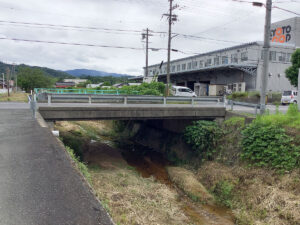

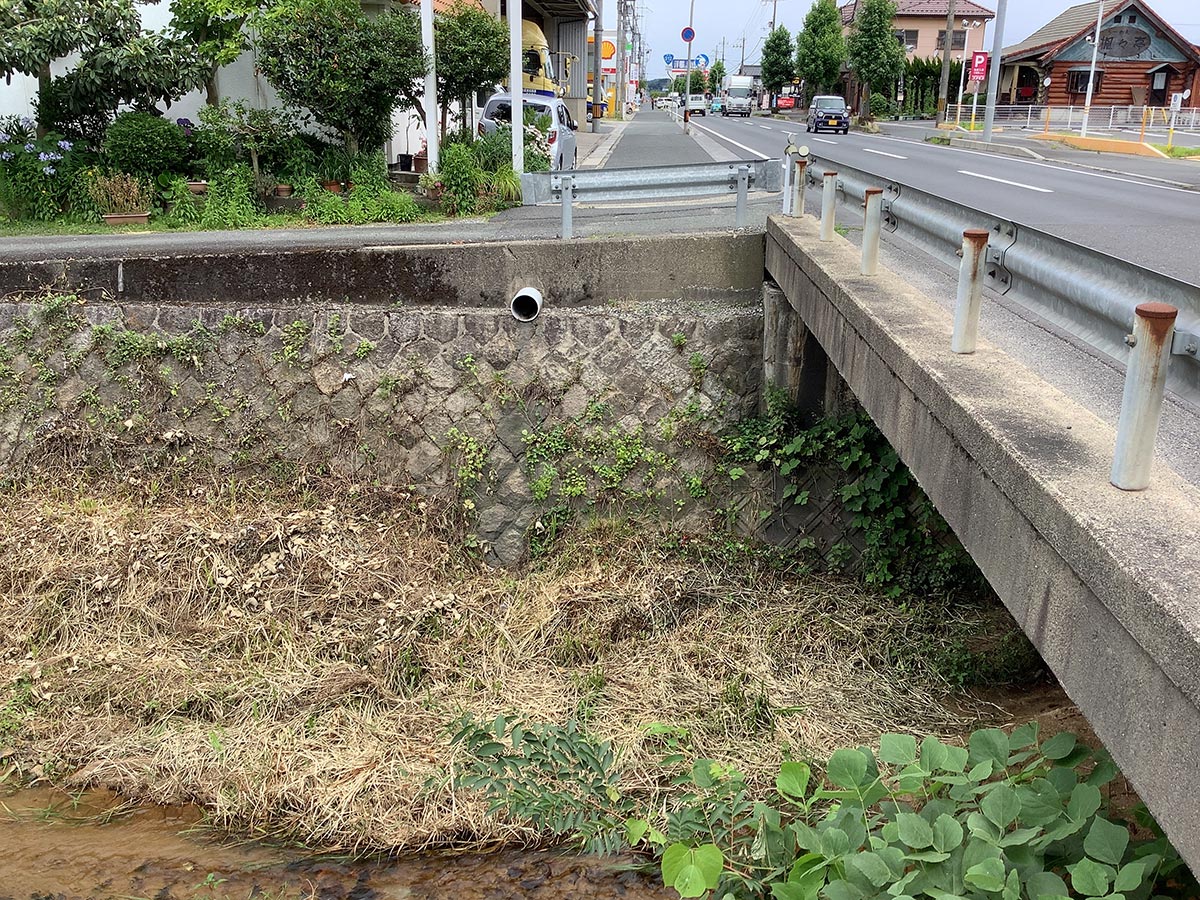

施工前

※クリックで画像拡大します。

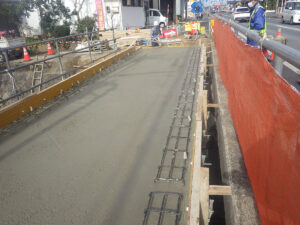

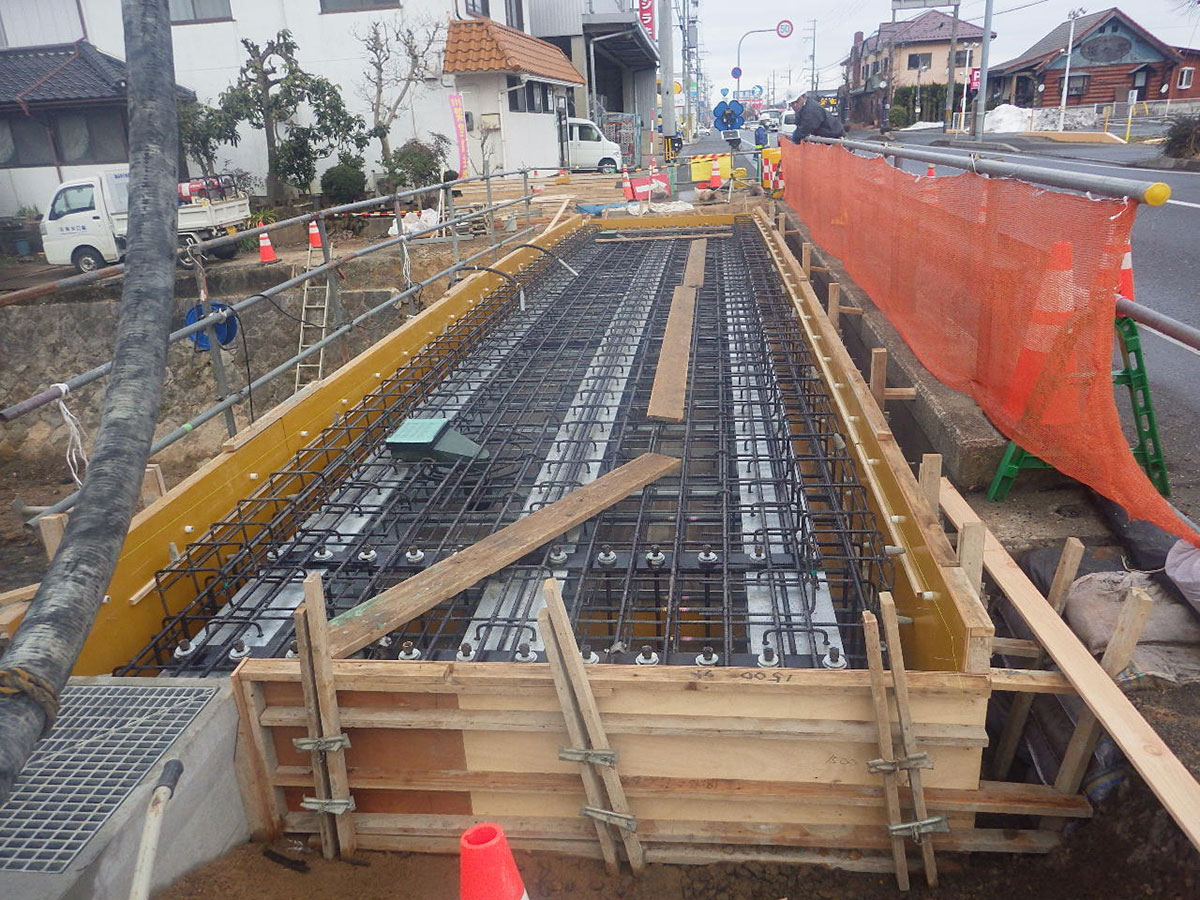

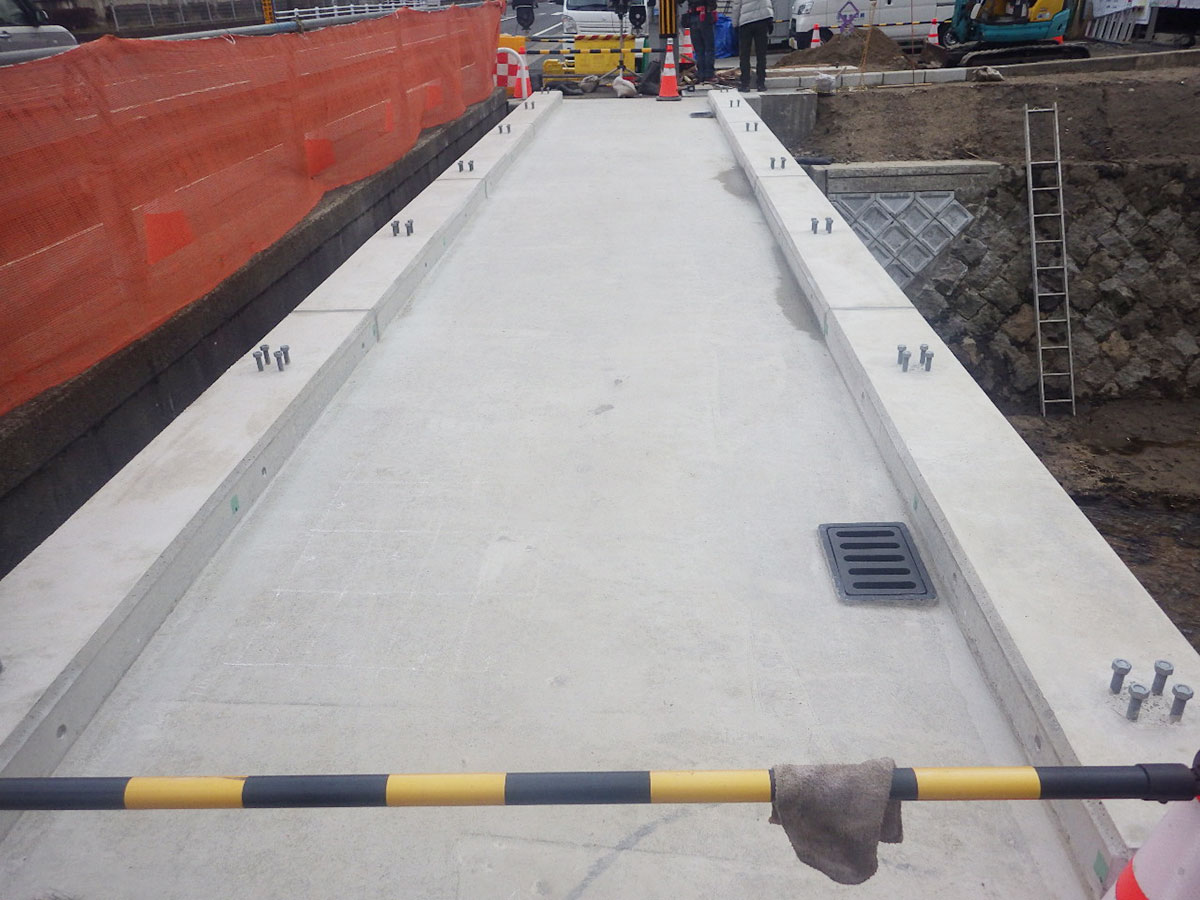

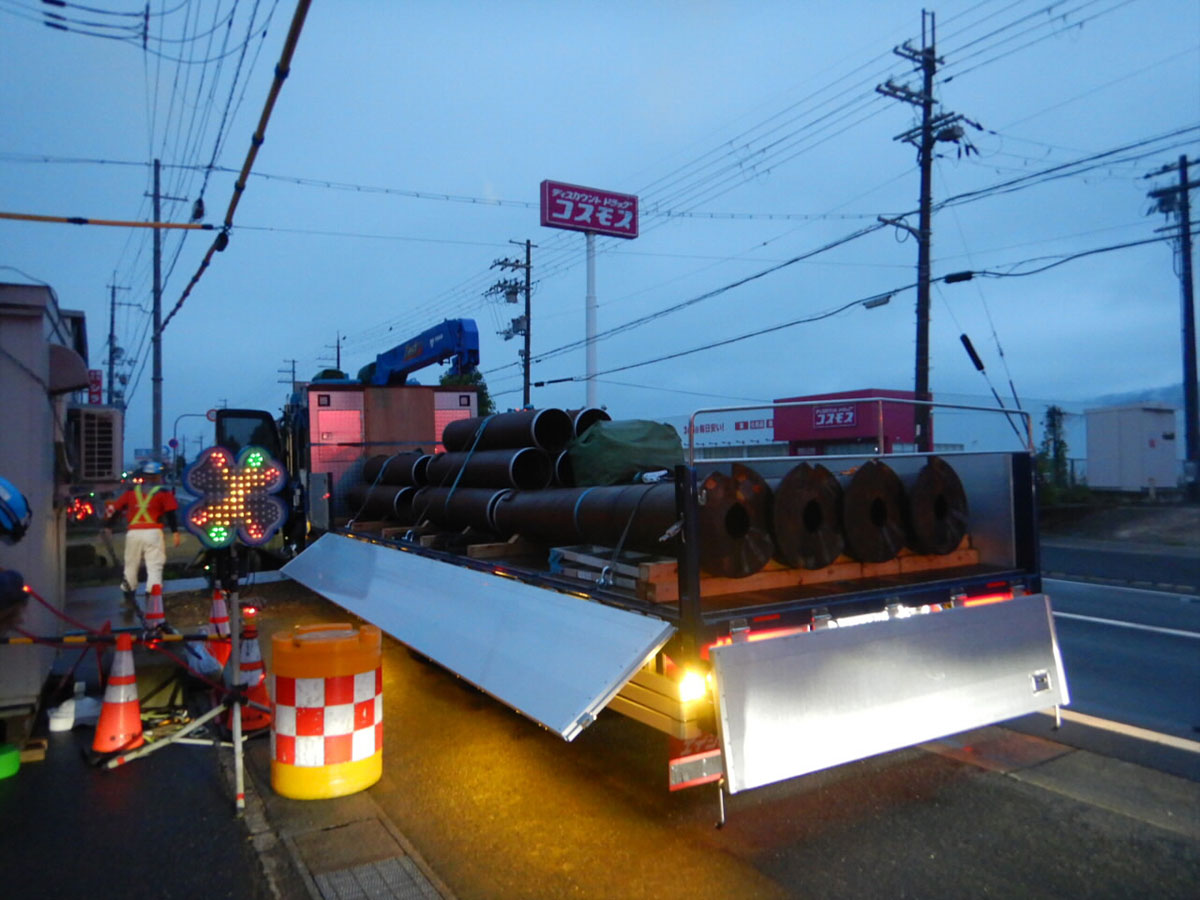

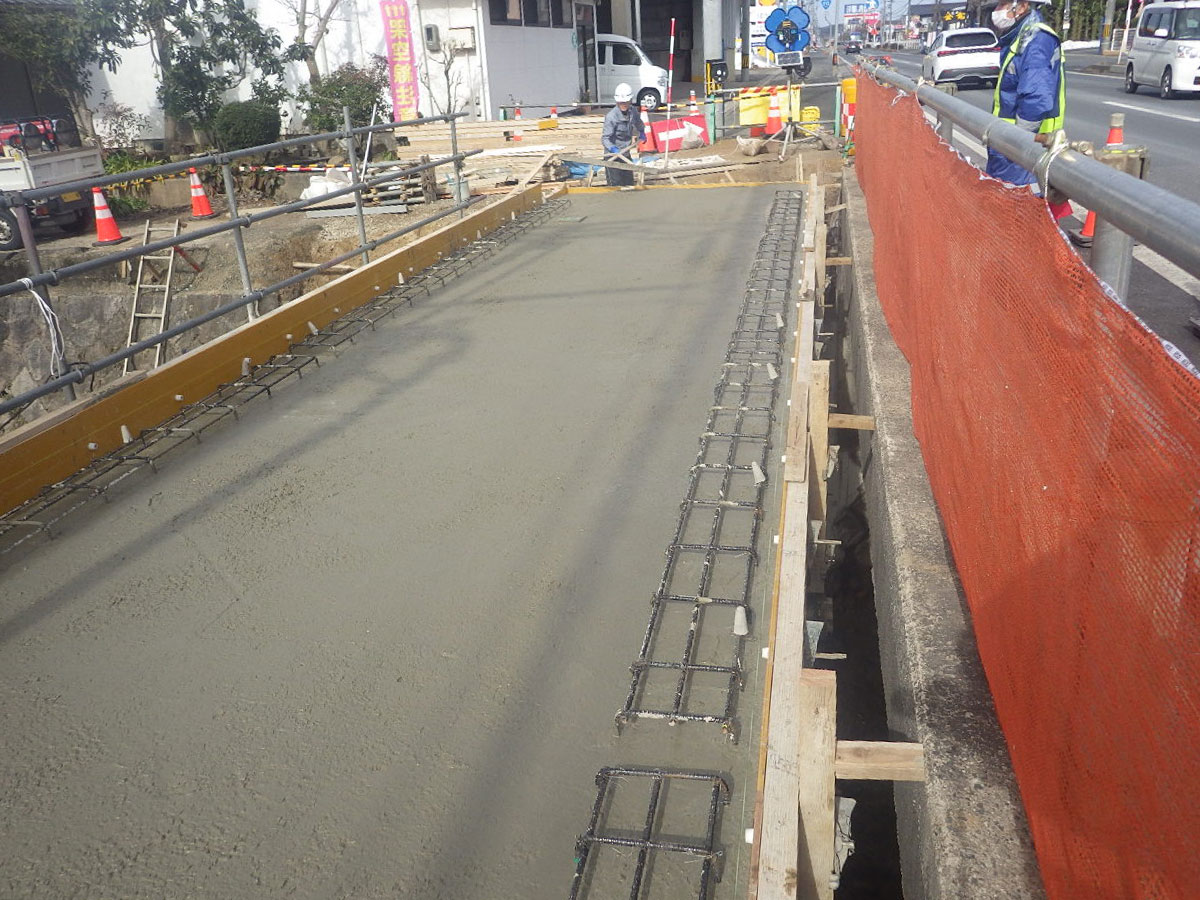

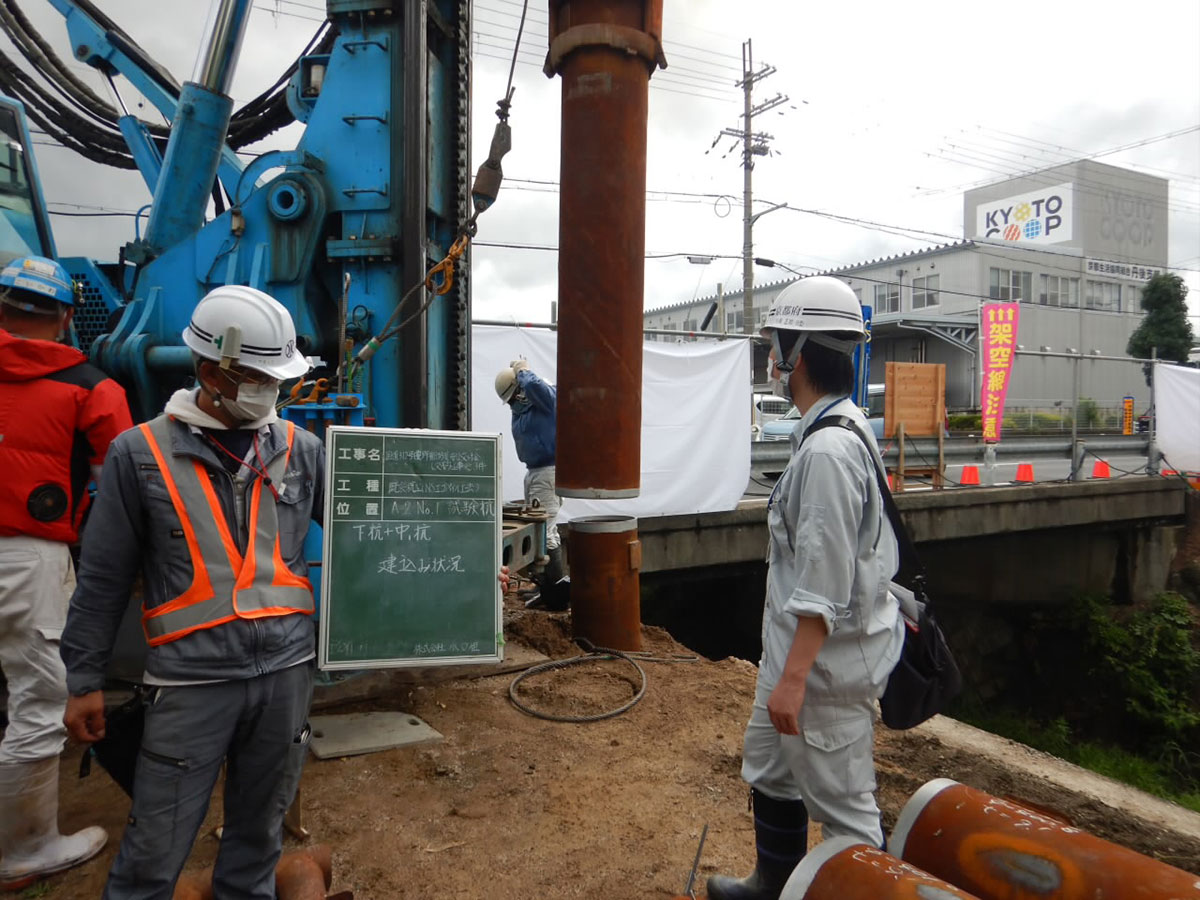

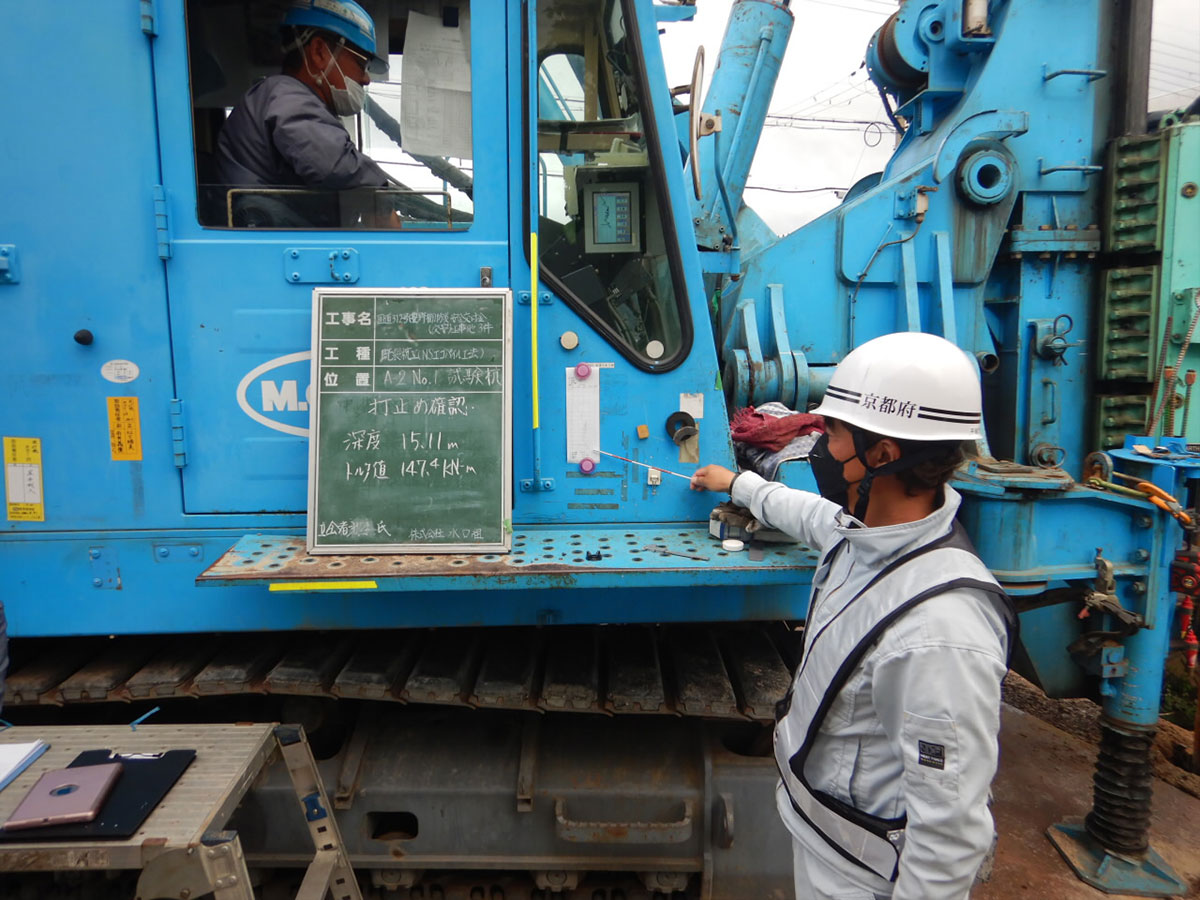

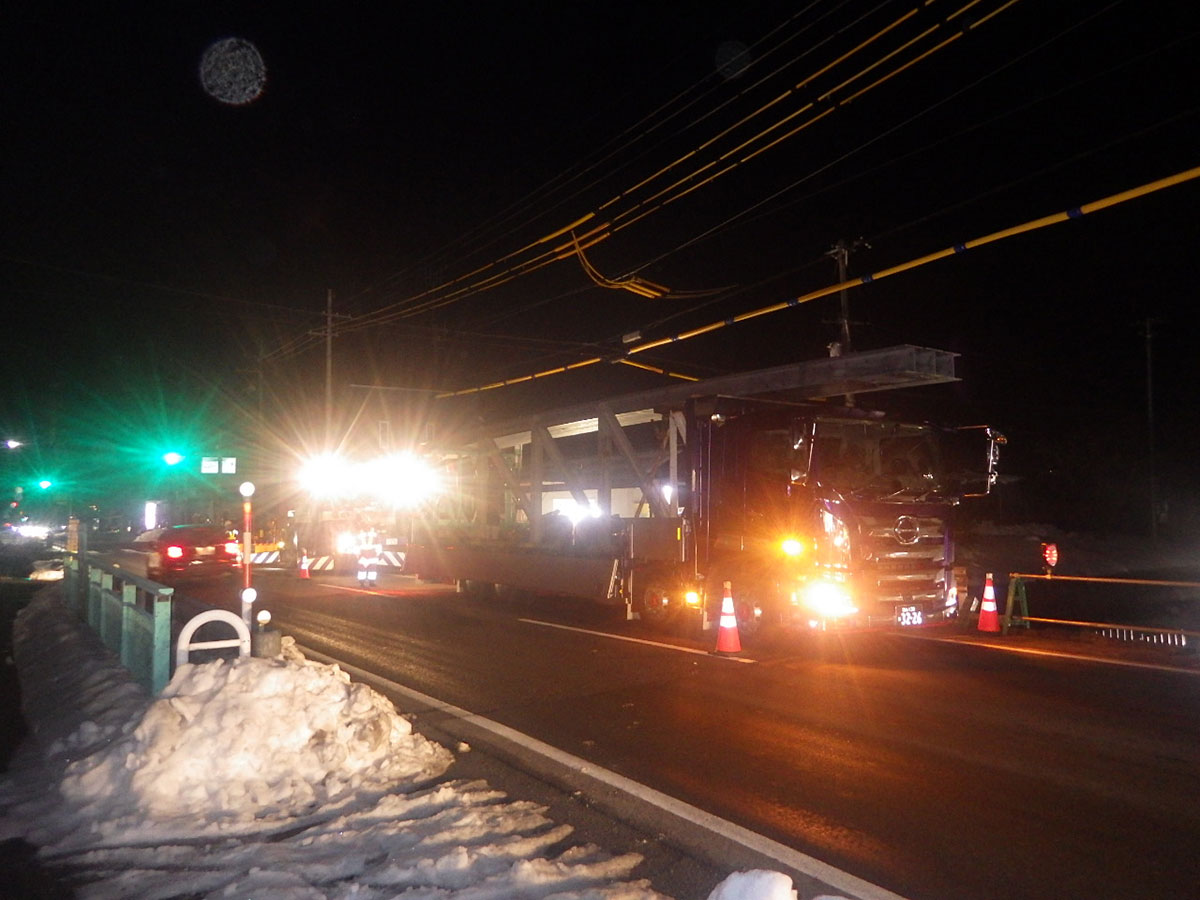

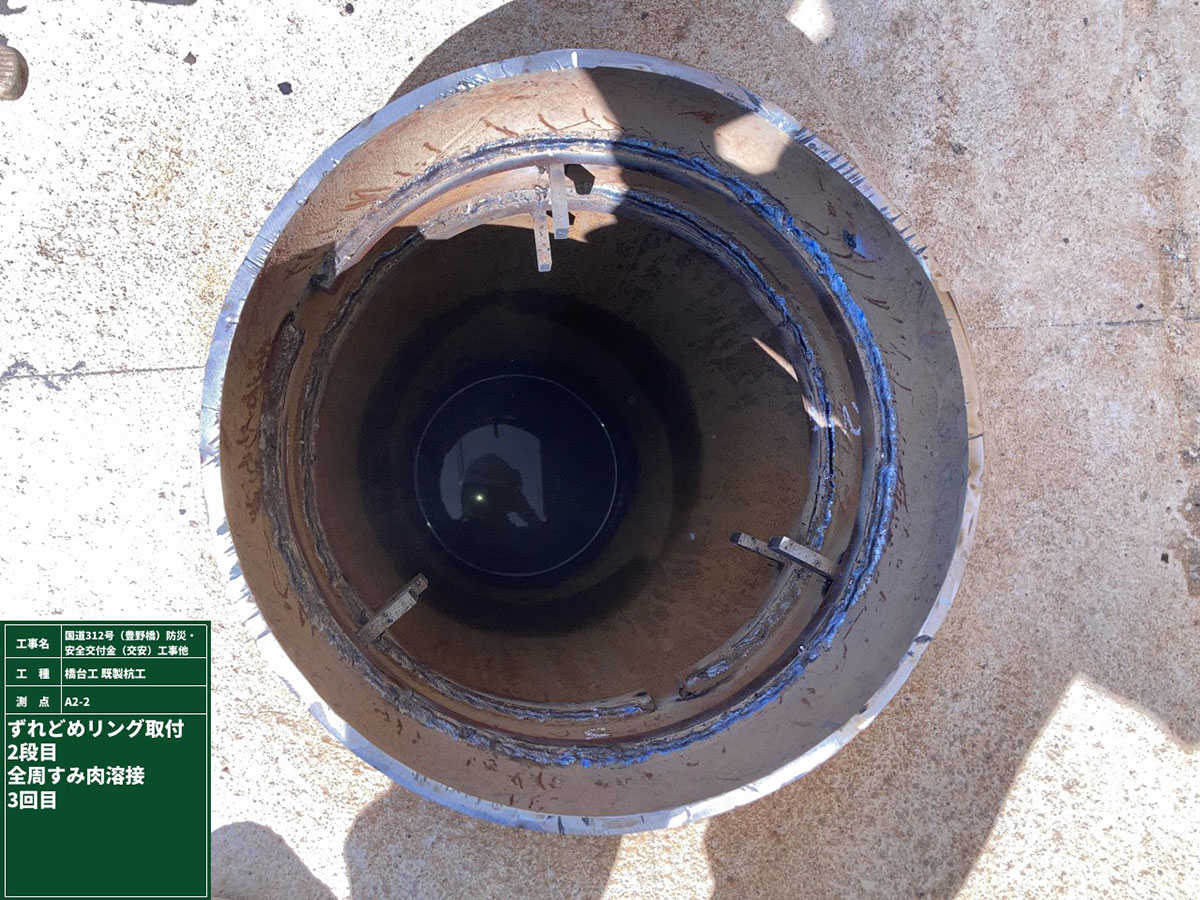

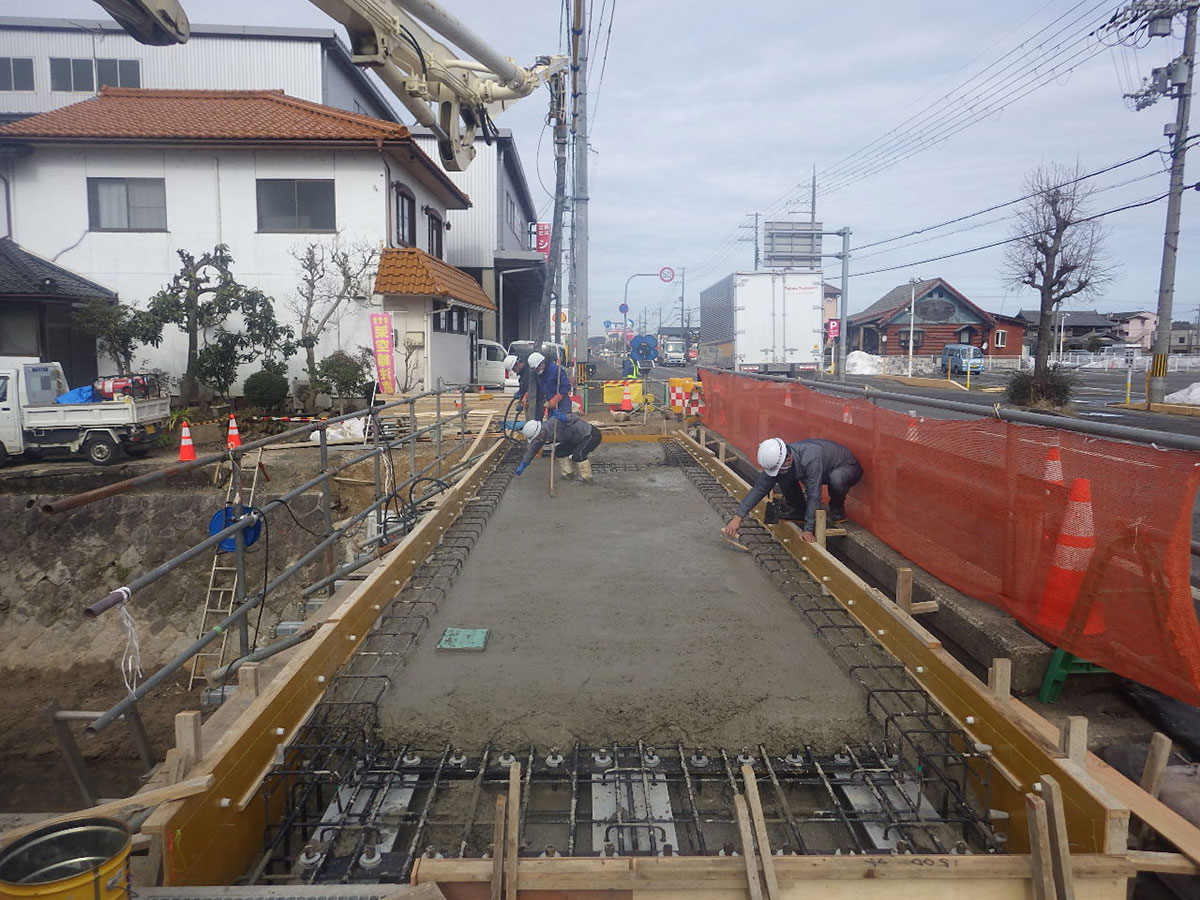

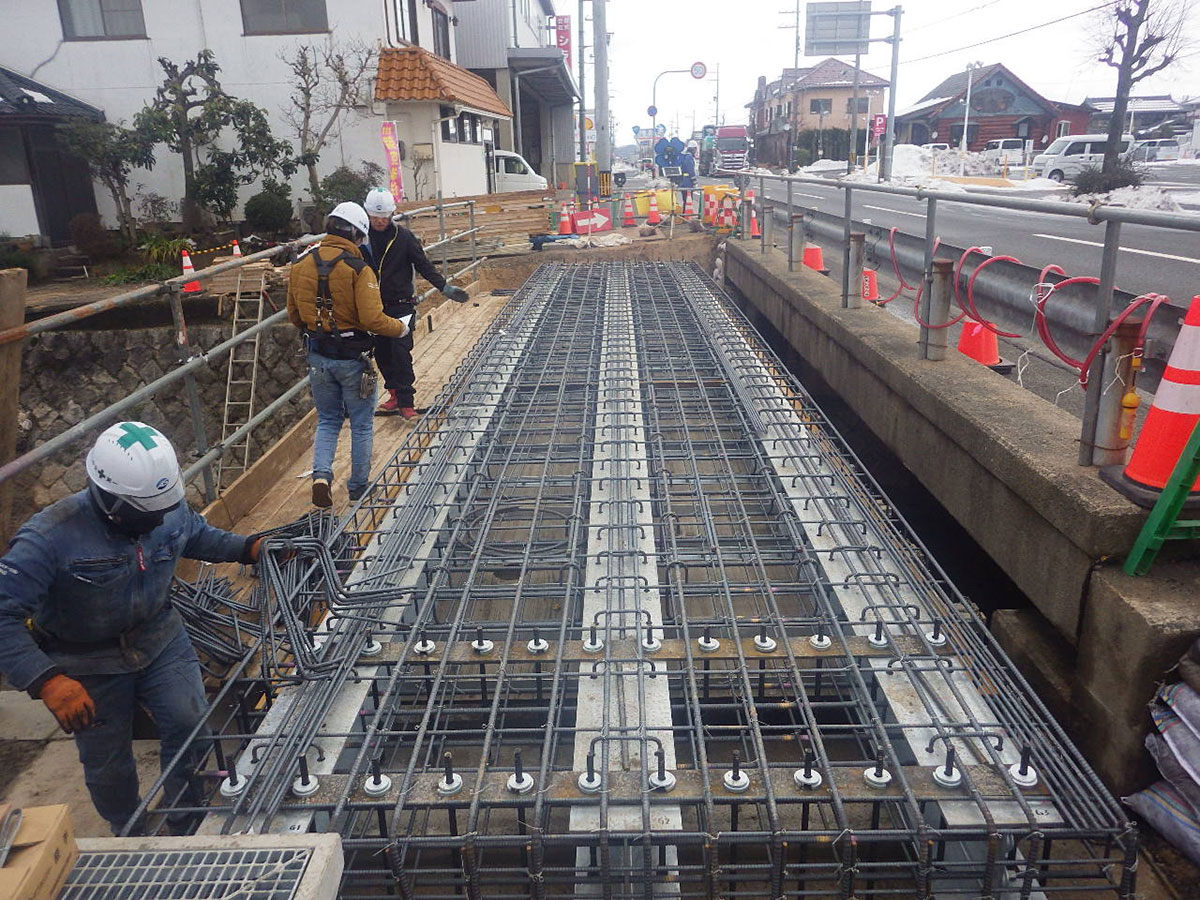

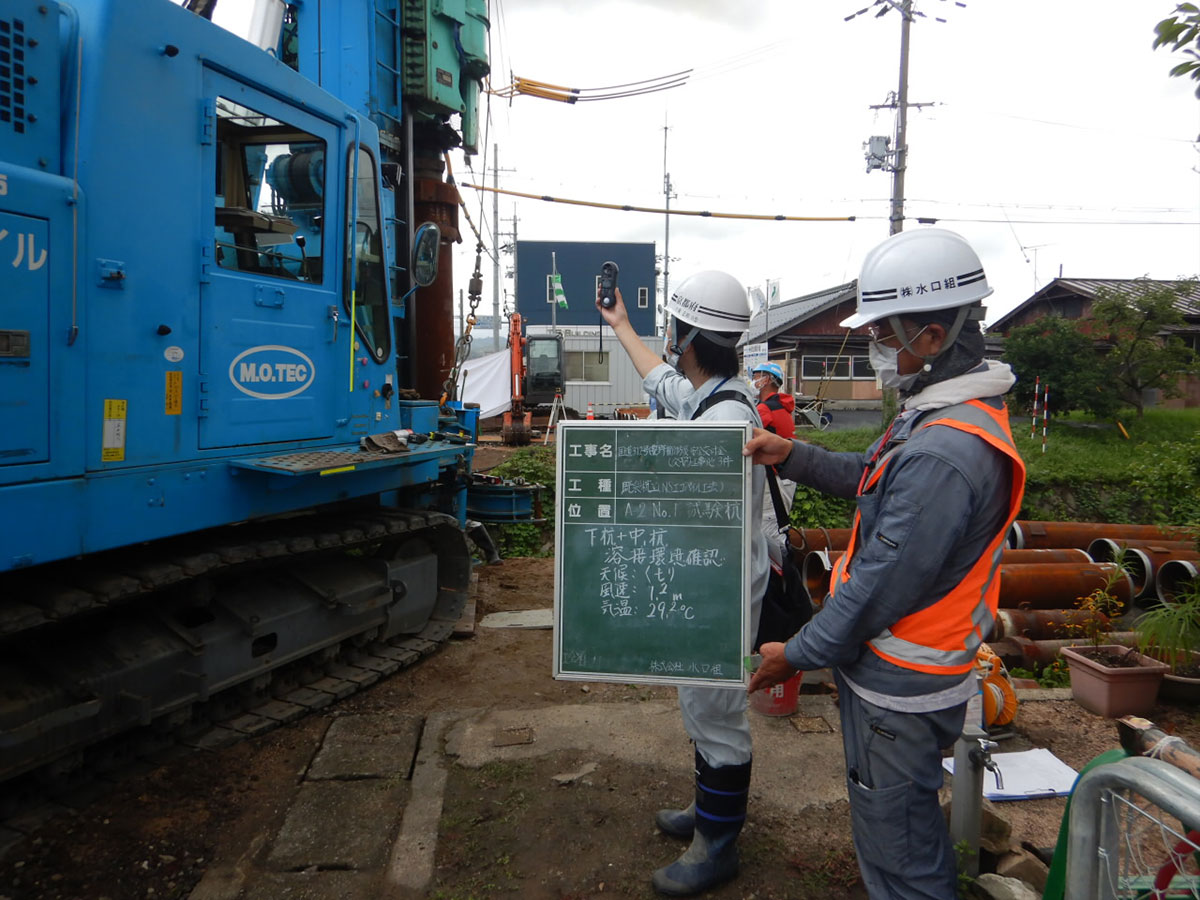

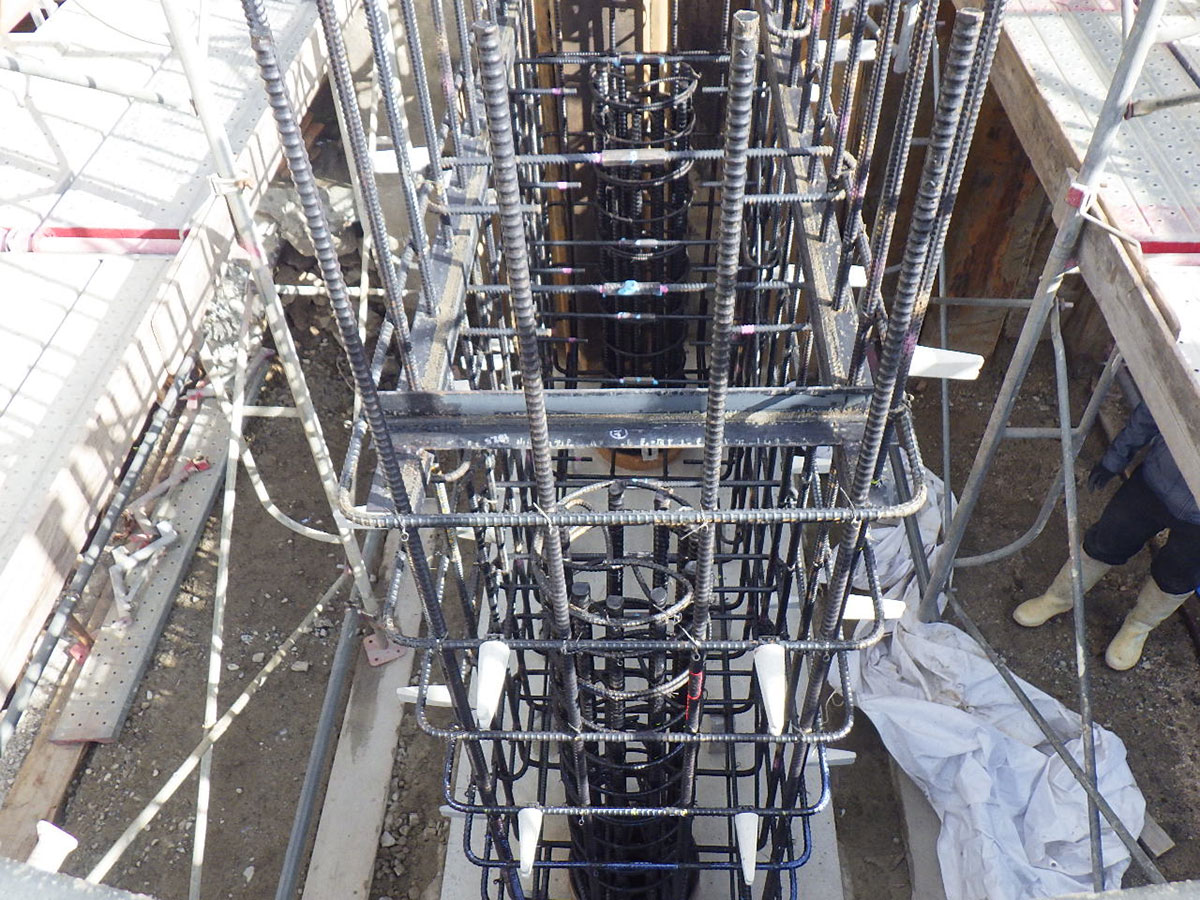

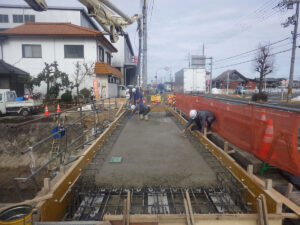

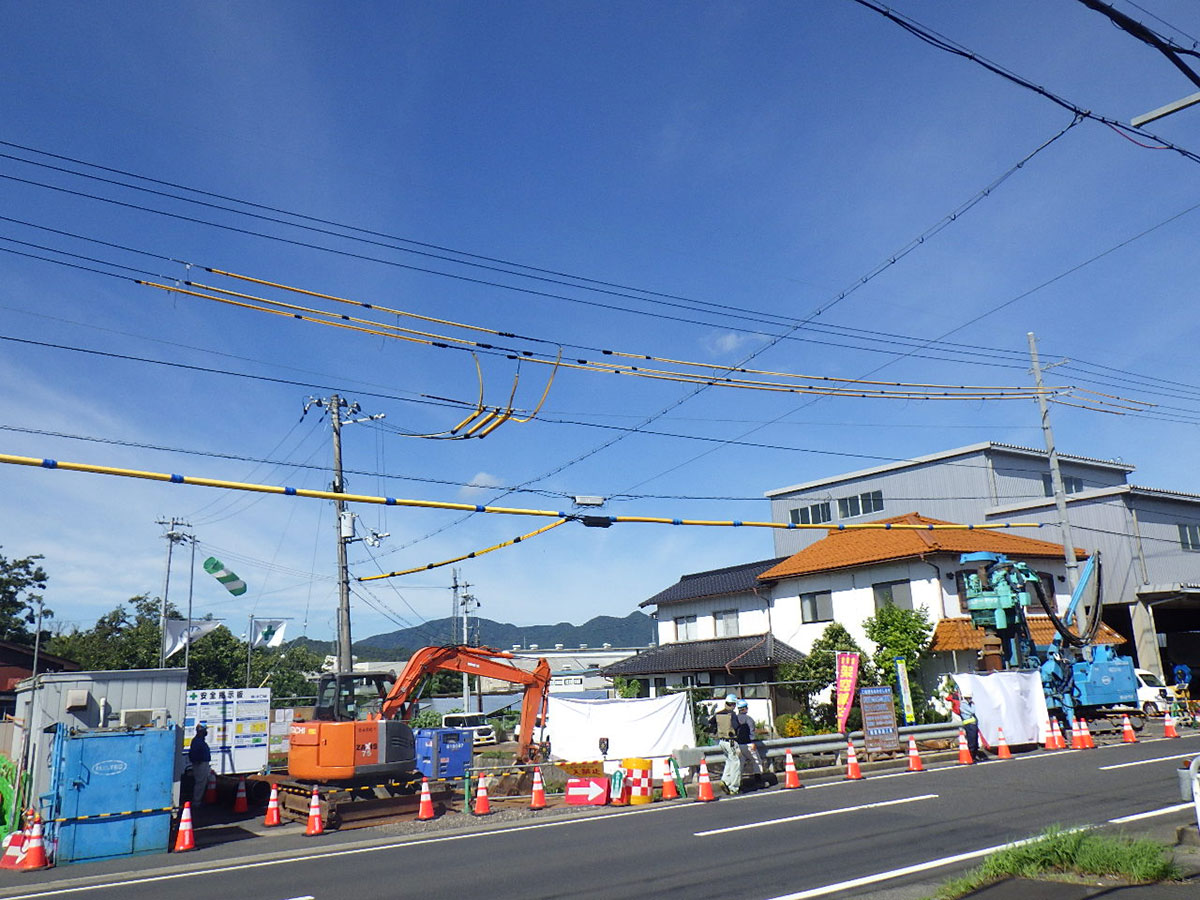

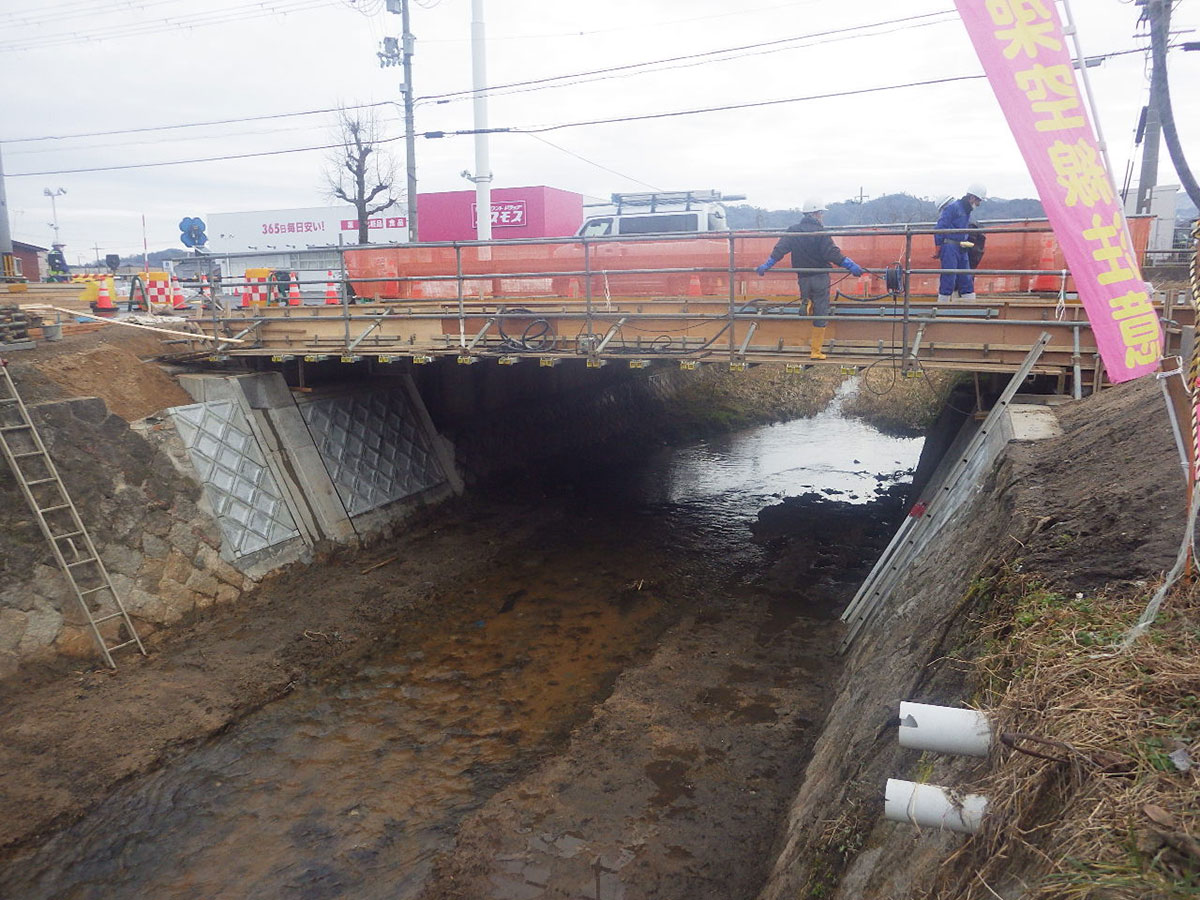

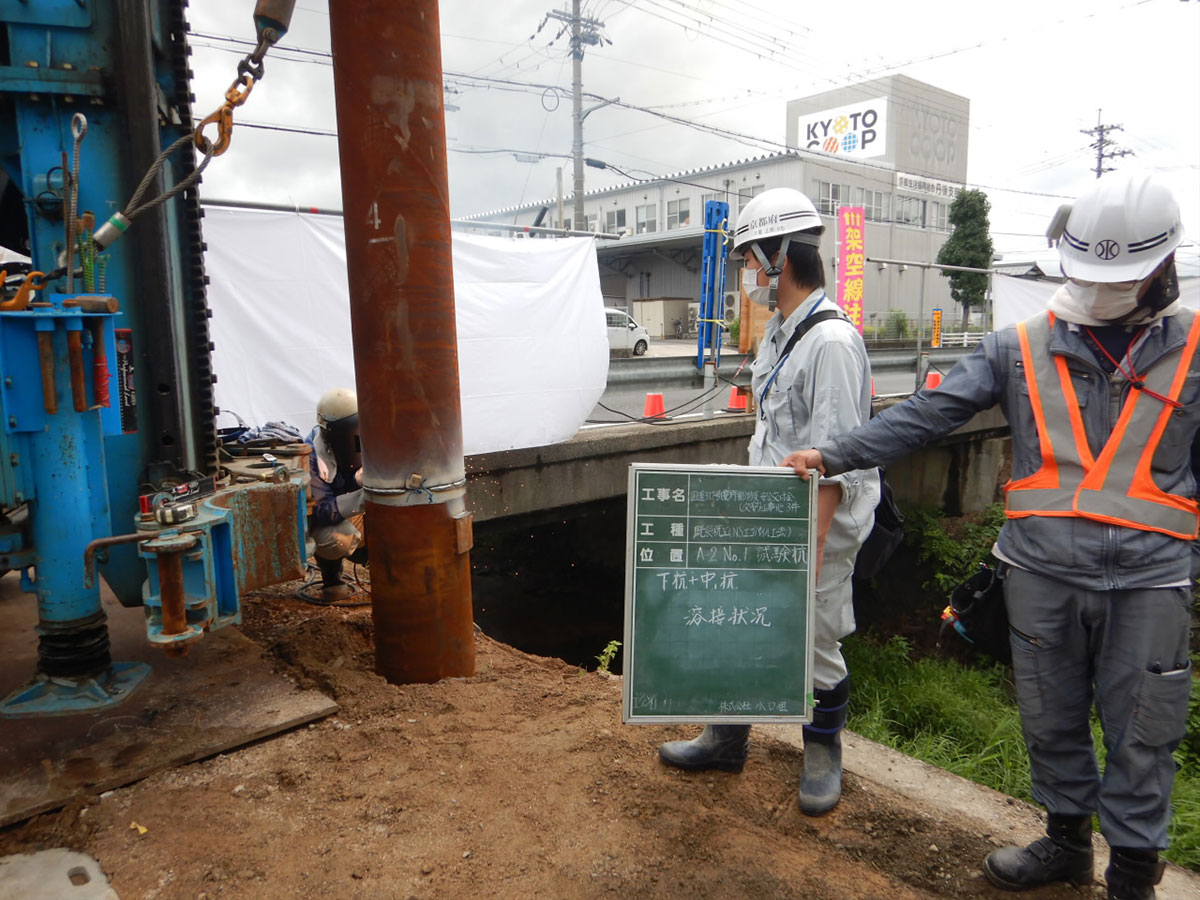

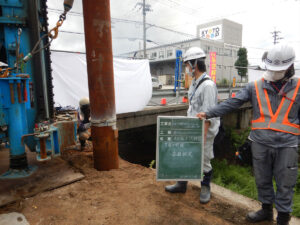

施工の流れ

※クリックで画像拡大します。
