Works

施工例

イージーラーメン橋・イージースラブ橋トップ > イージーラーメン橋 施工実績 > 兵庫県 > 日飼6号橋（兵庫県西播磨県民局 龍野土木事務所様）

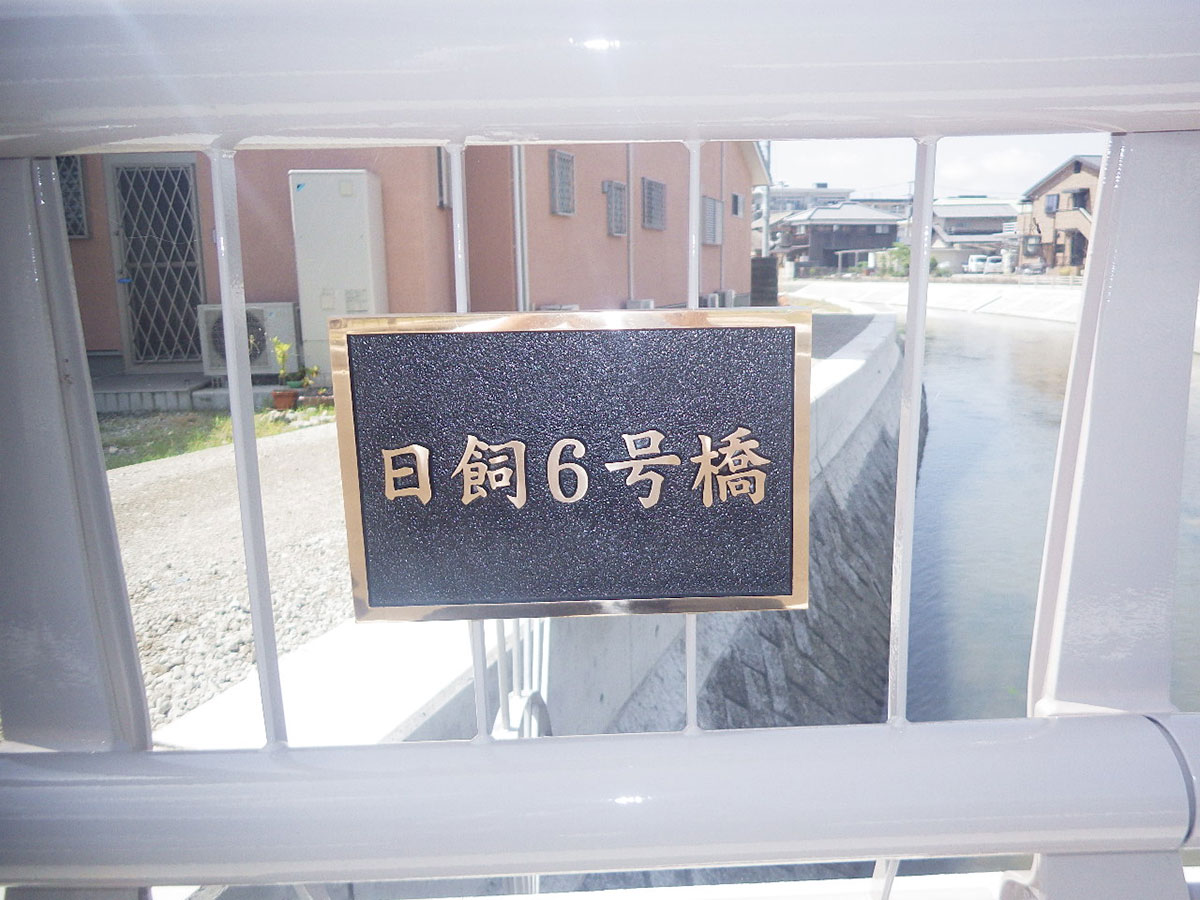

日飼6号橋（兵庫県西播磨県民局 龍野土木事務所様）

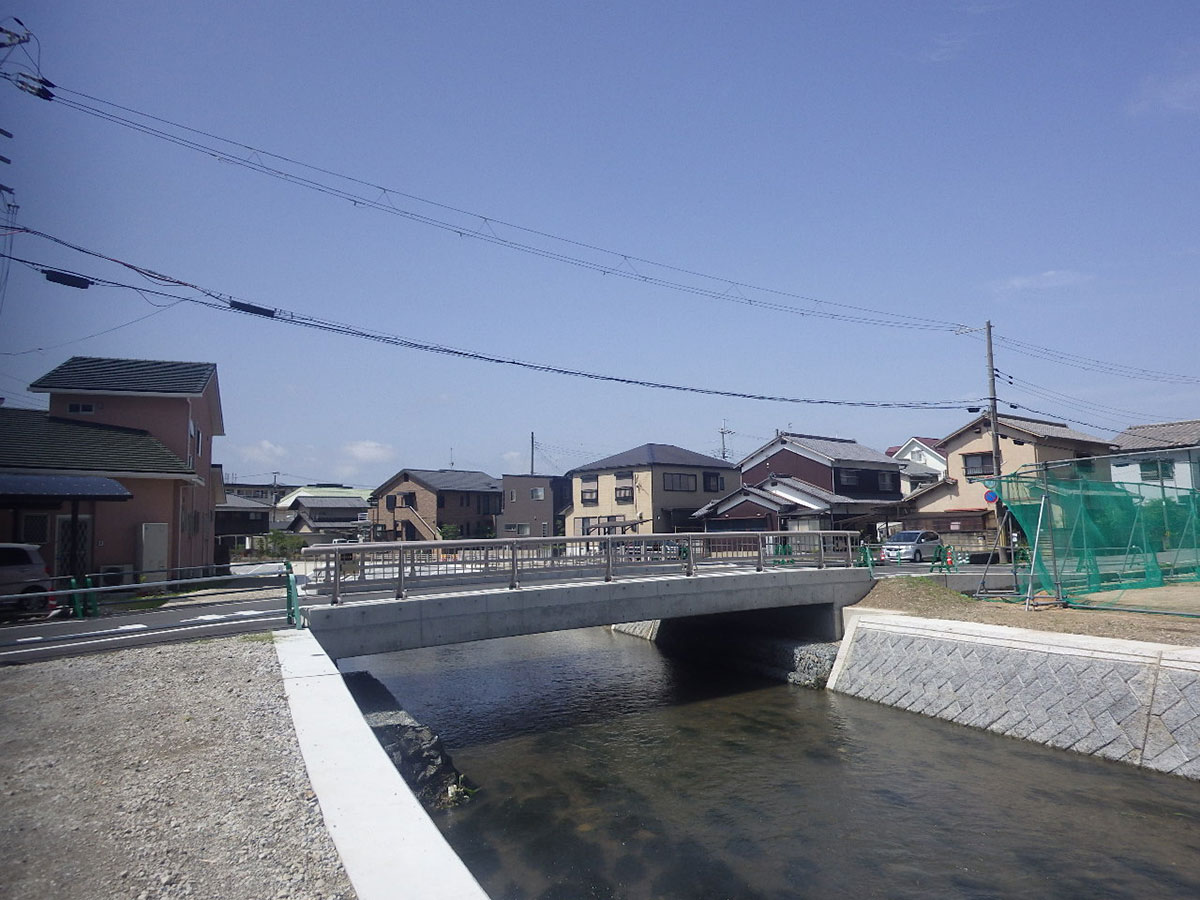

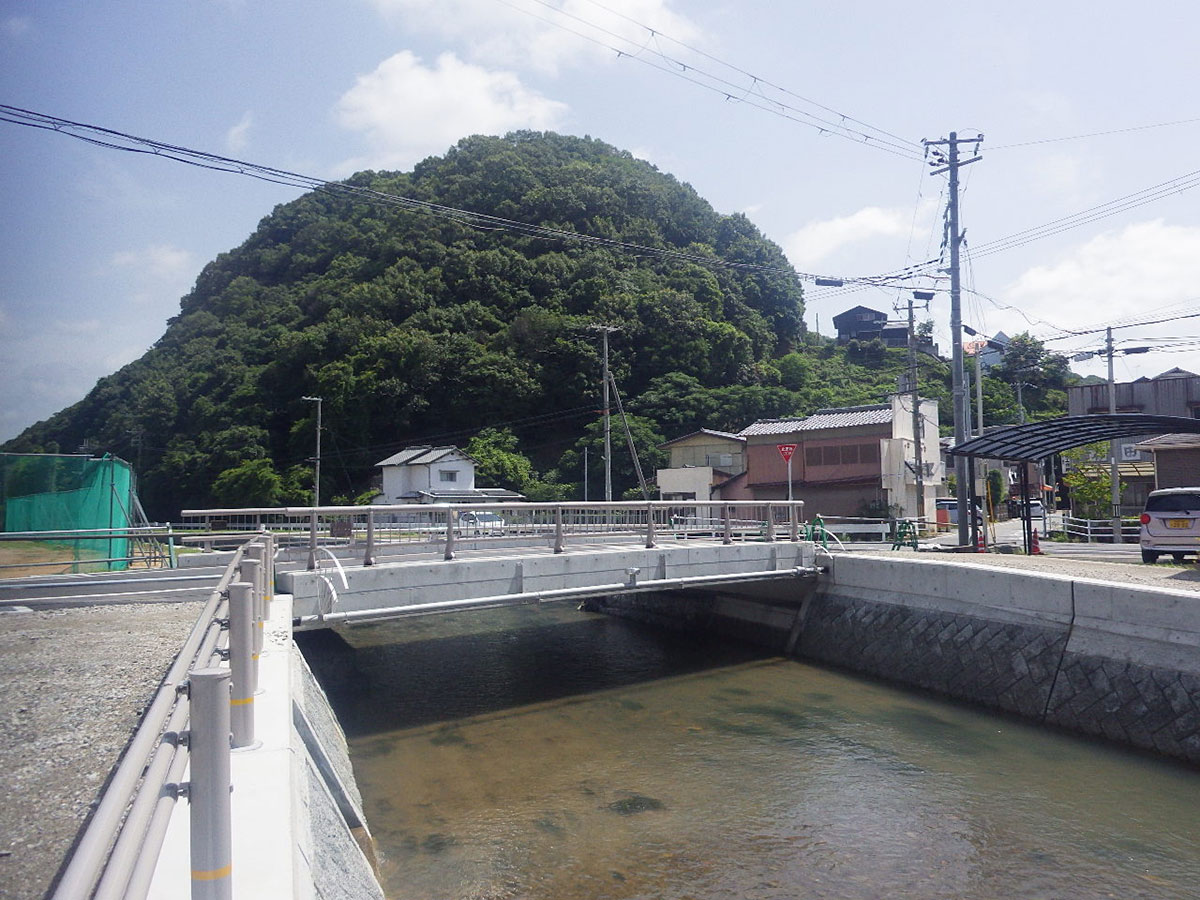

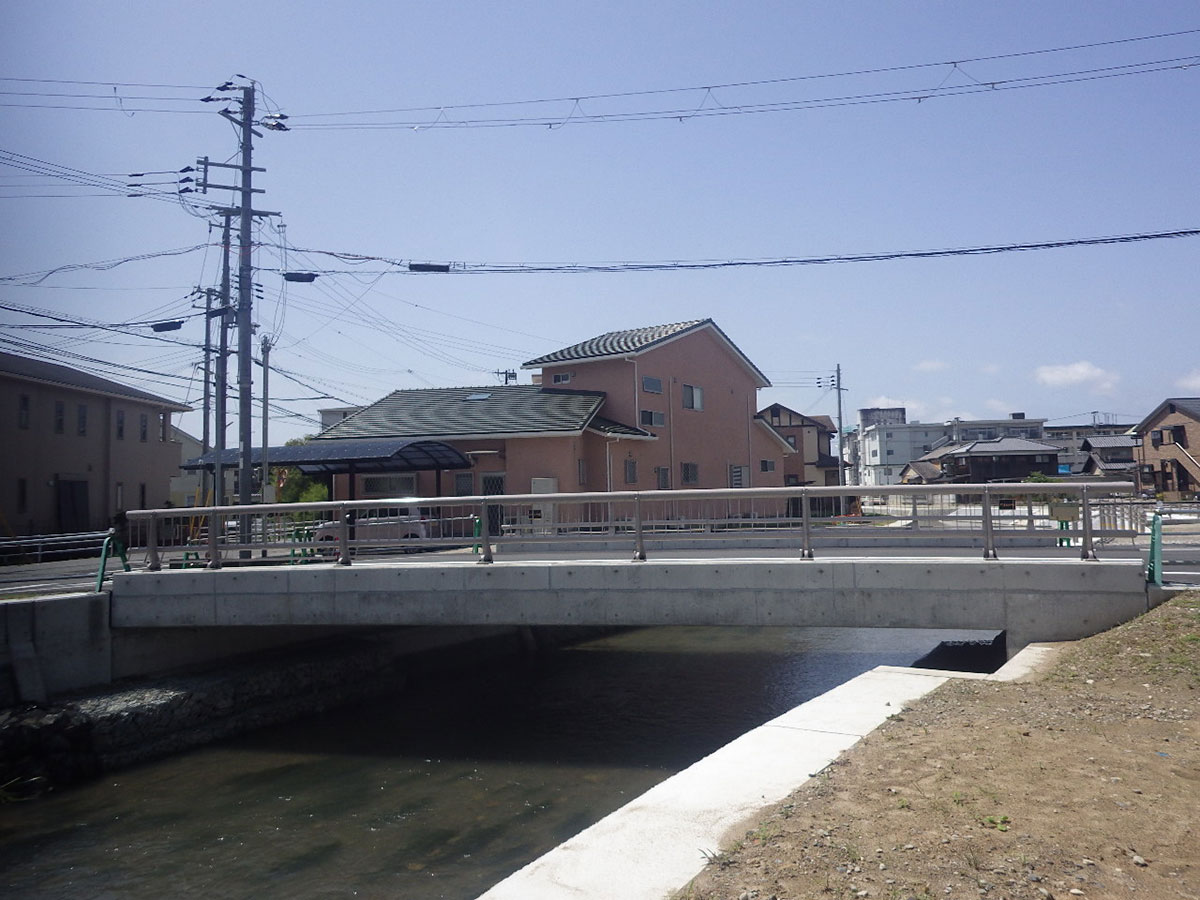

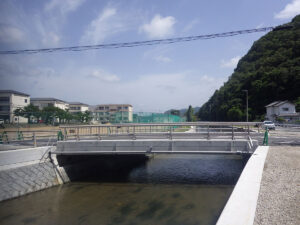

イージーラーメン橋施工例完成 日飼6号橋（兵庫県西播磨県民局　龍野土木事務所様）

※クリックで画像拡大します。

施工年月

令和5年
6月

形式

イージーラーメン橋（H鋼桁埋込RC複合門形ラーメン橋）
場所打ち杭　φ1000　L＝8ｍ　3本、Ｌ＝7.5ｍ　3本

発注者

兵庫県西播磨県民局　龍野土木事務所様

工事場所

兵庫県たつの市龍野町片山地内

橋長

14.4ｍ

全幅員

6.5m

有効幅員

5.5m

斜角

75°

設計荷重

A活荷重

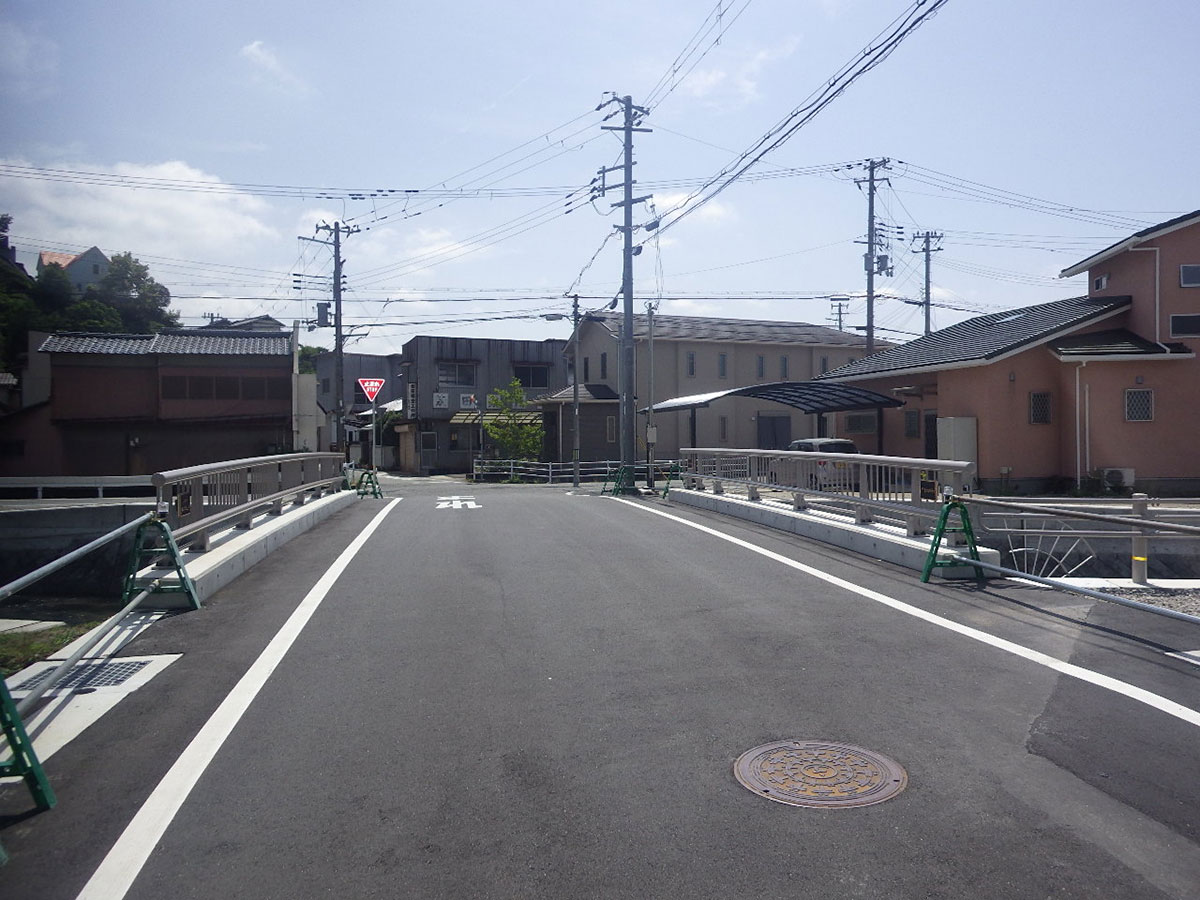

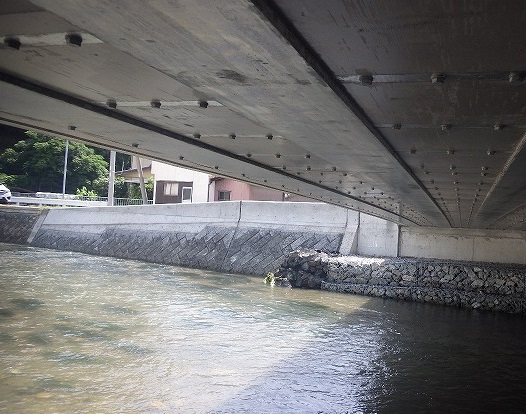

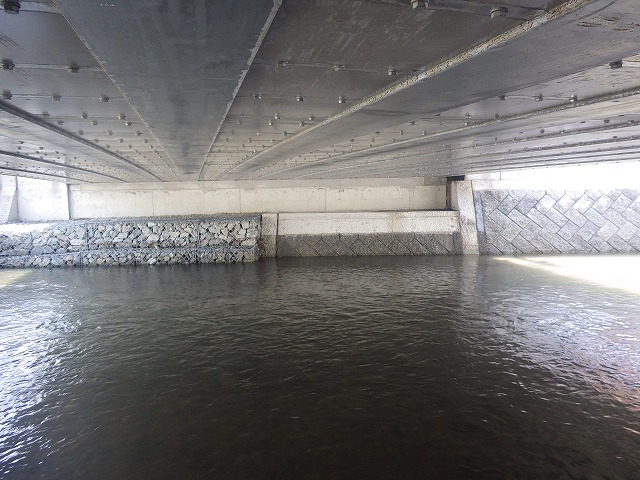

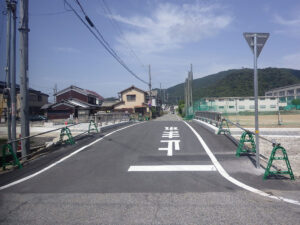

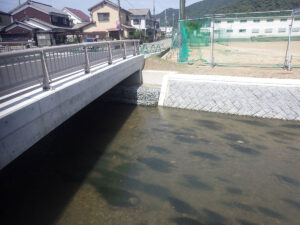

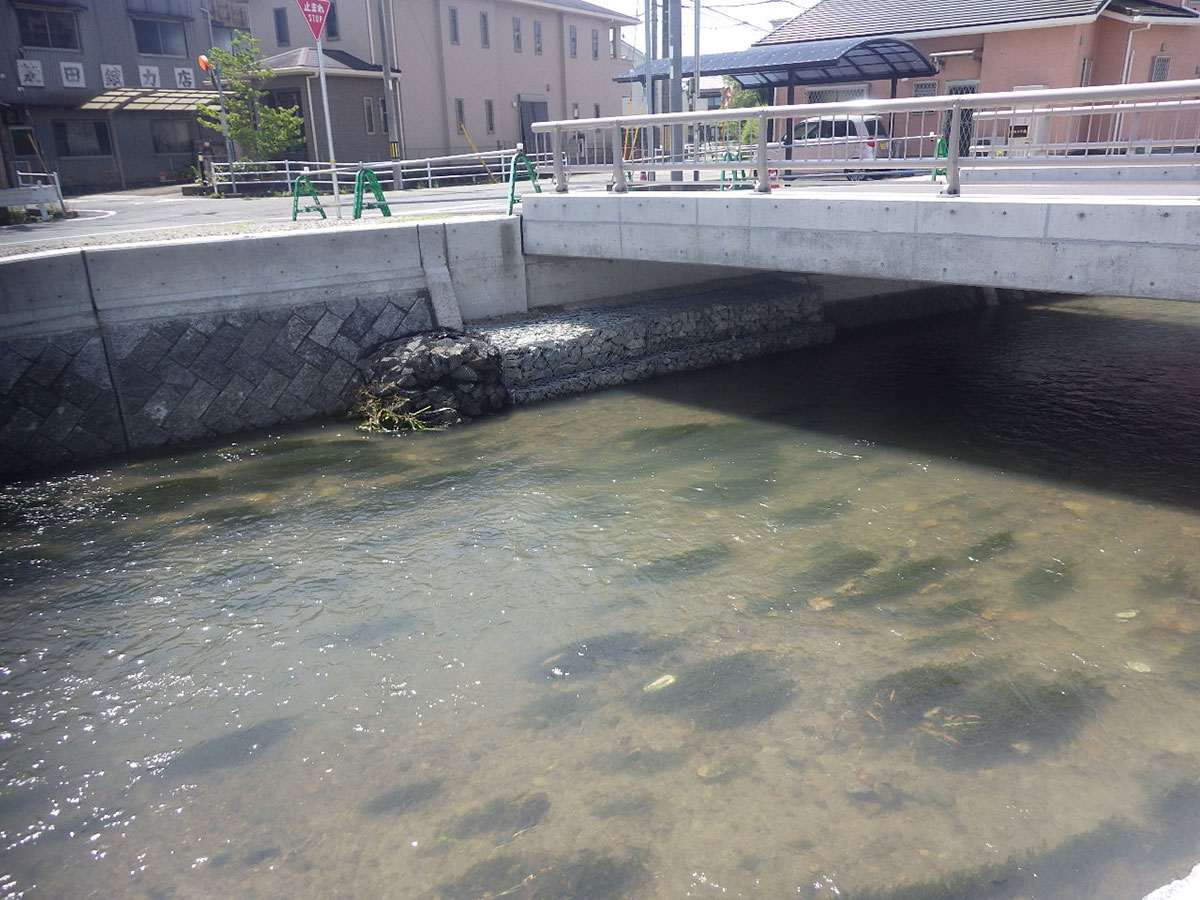

施工前 & 完成後

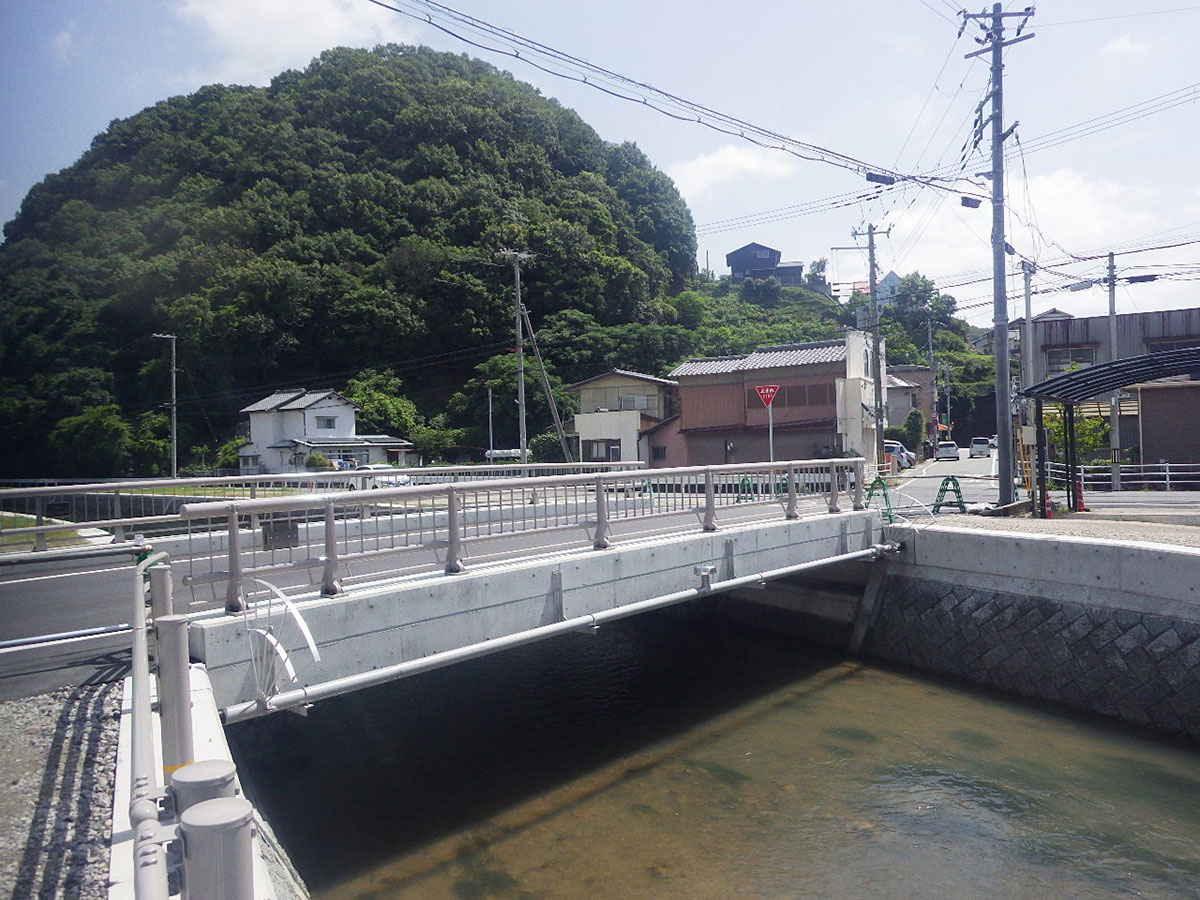

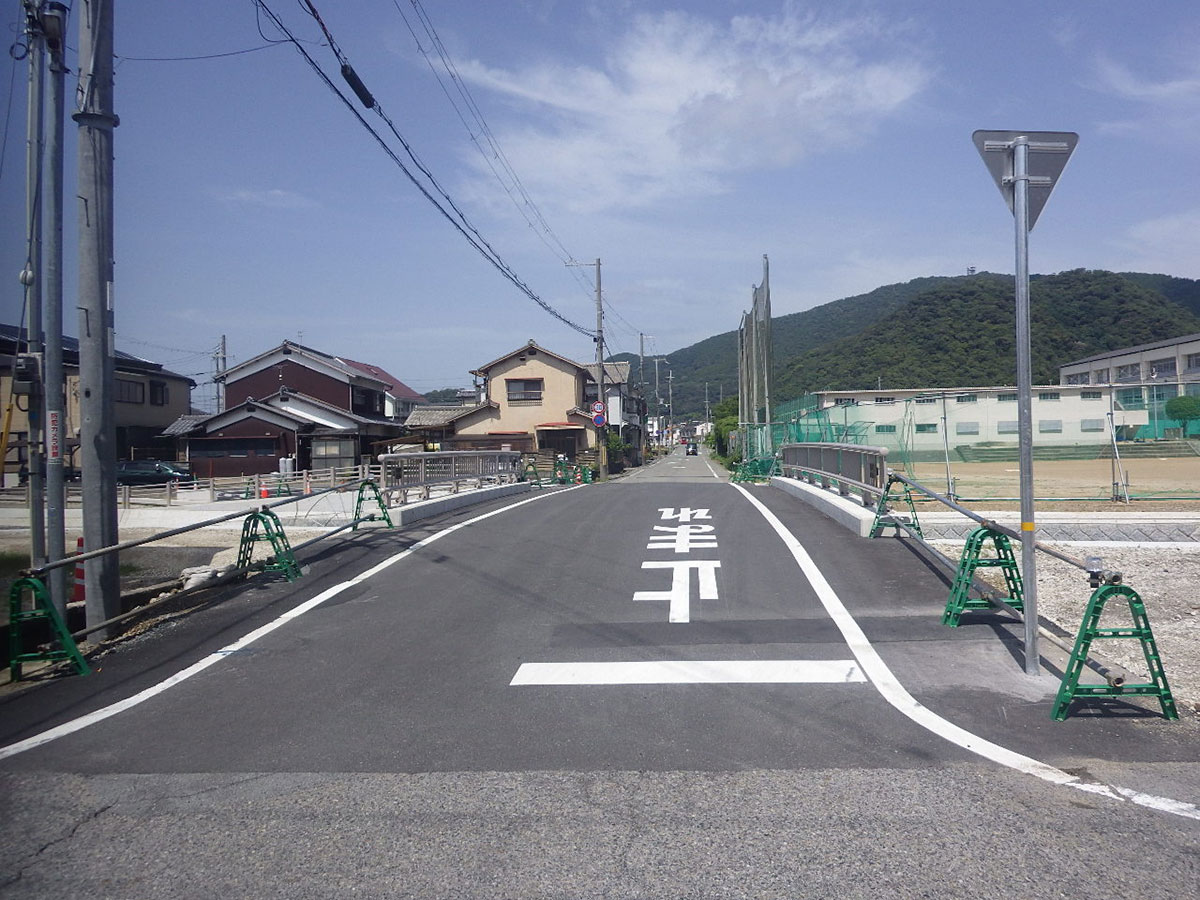

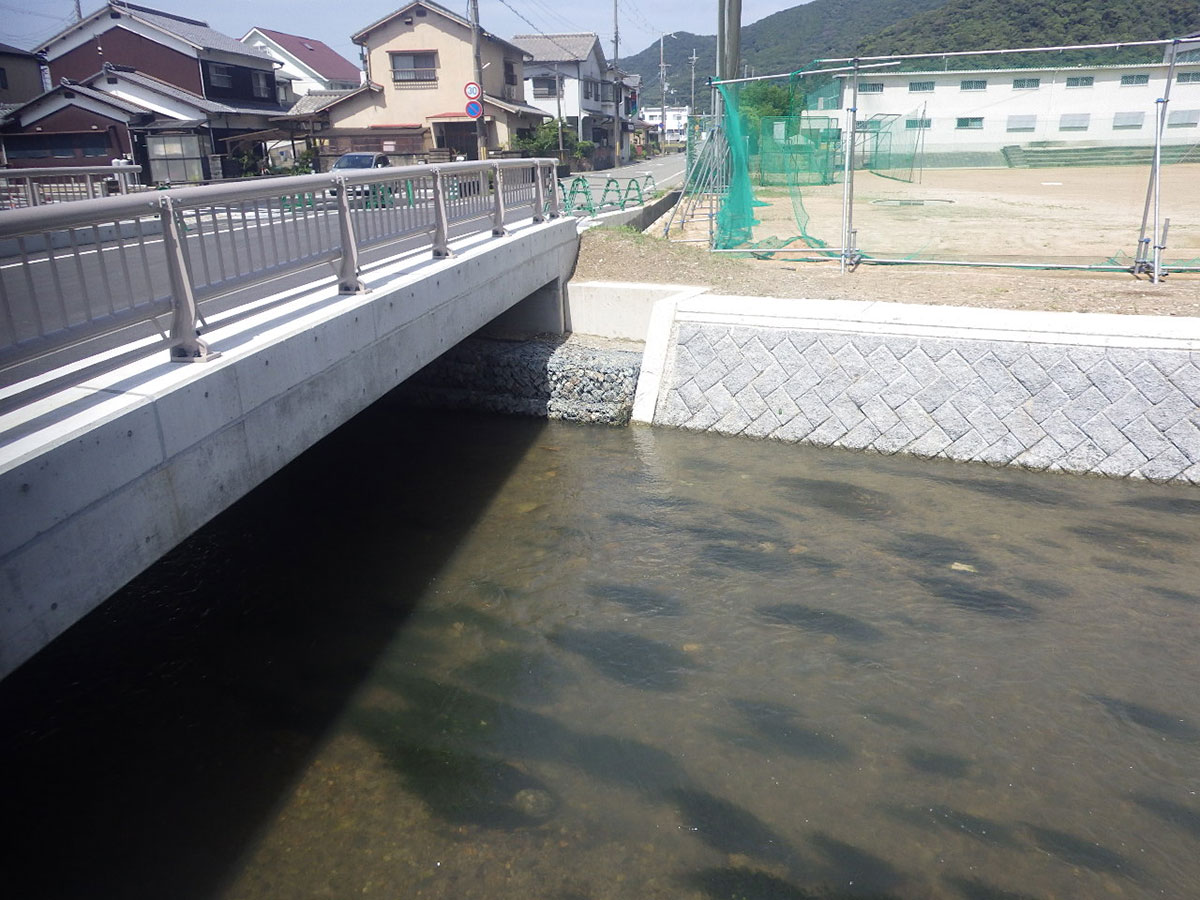

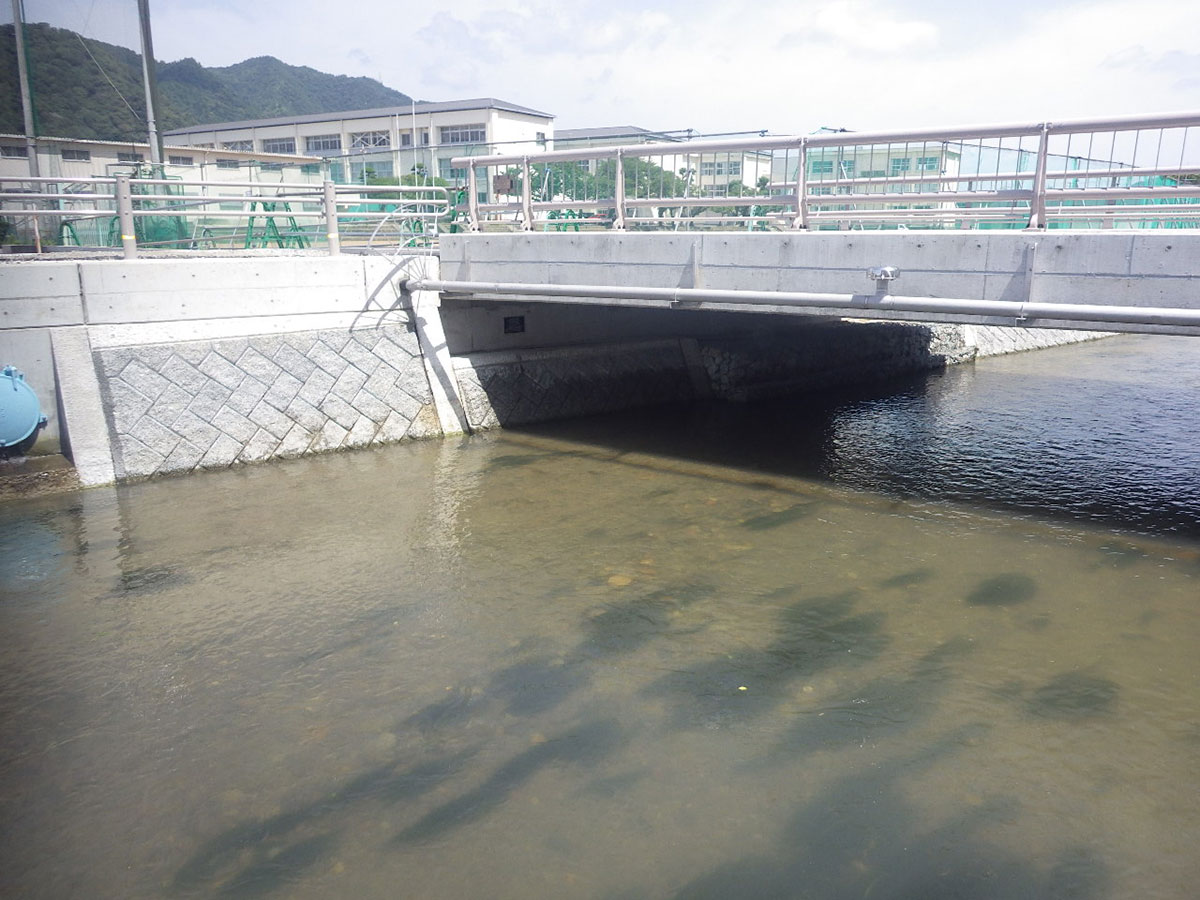

施工前 完成

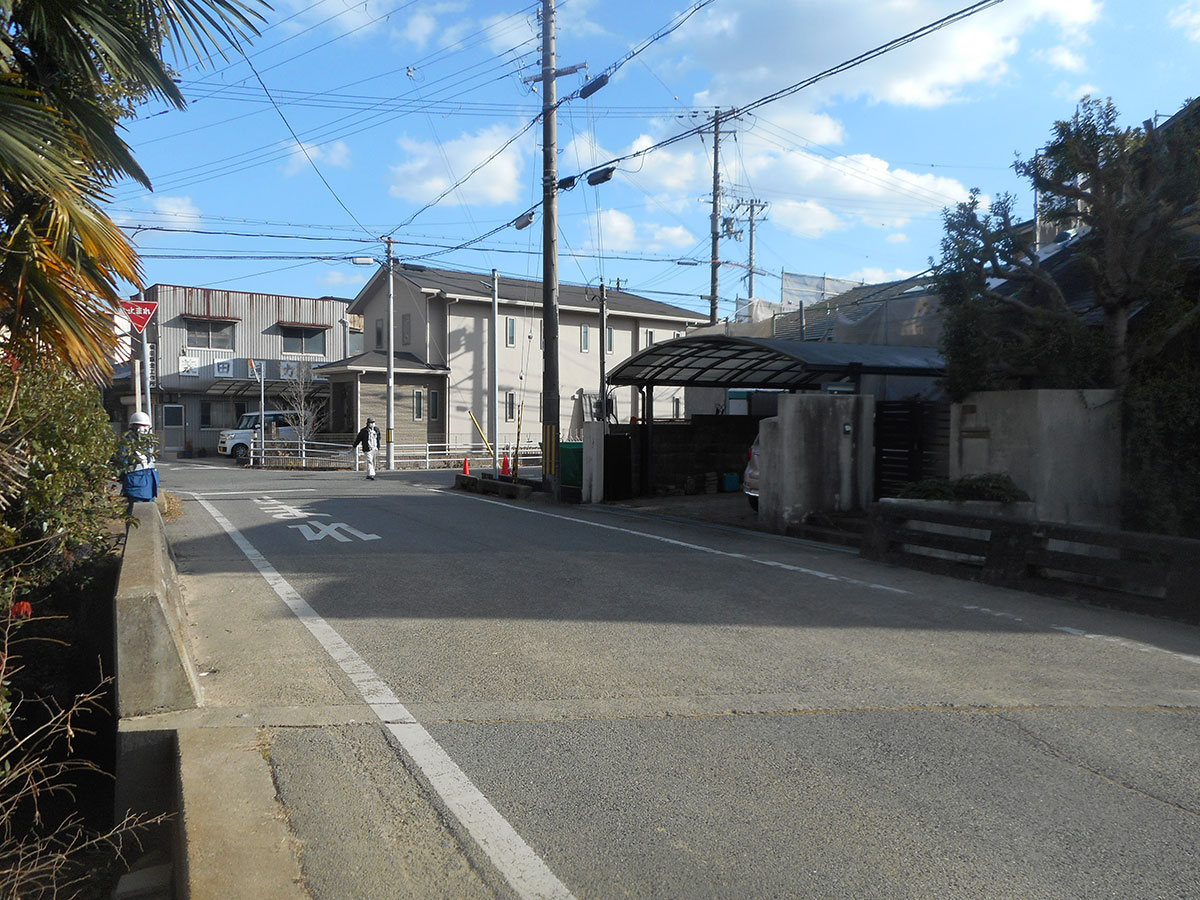

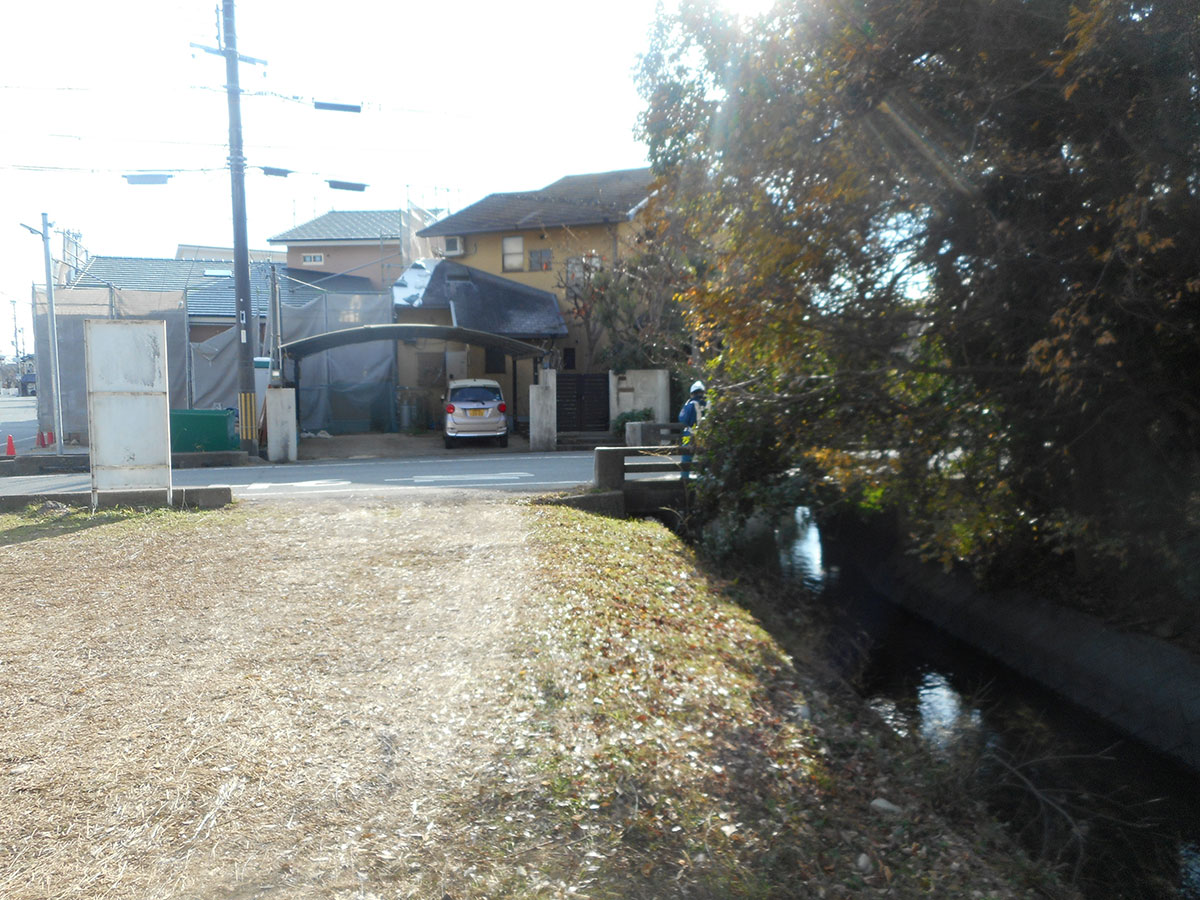

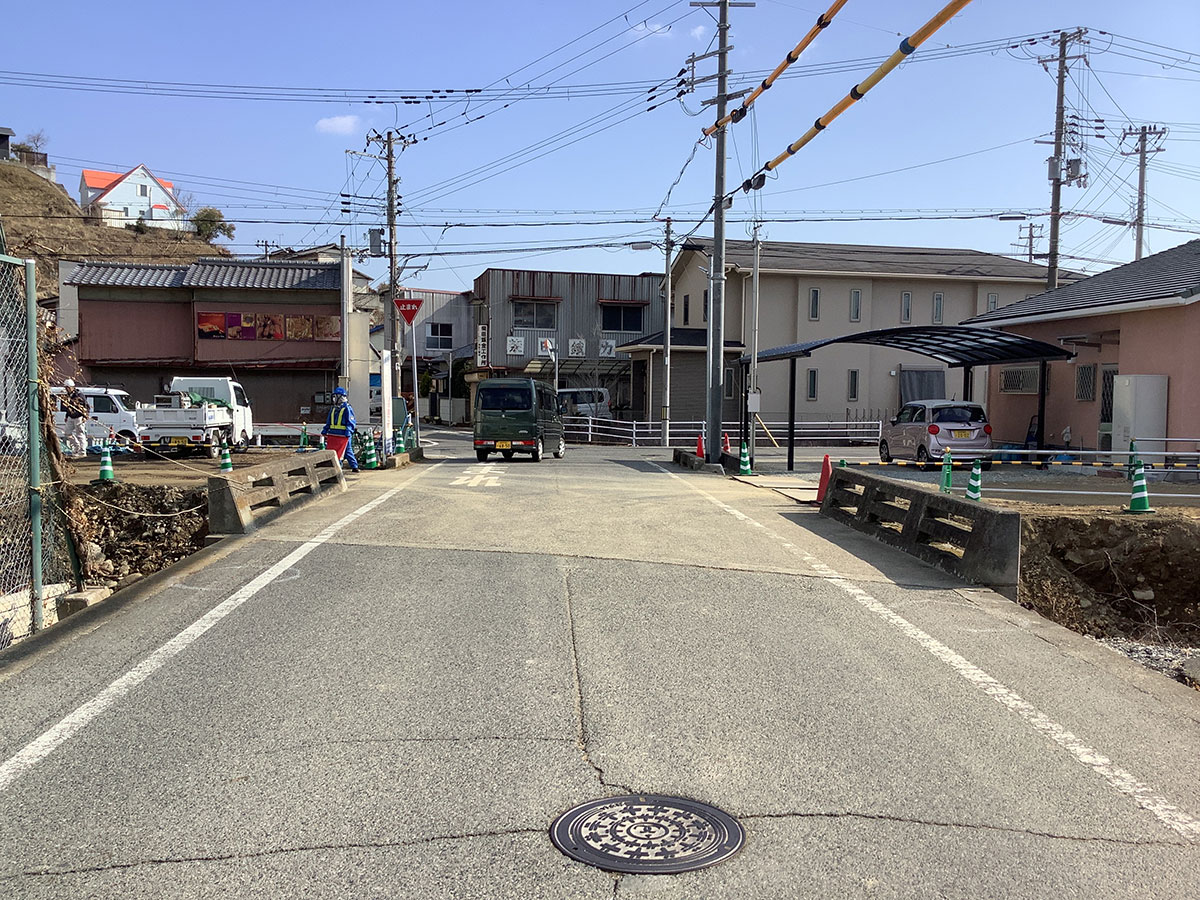

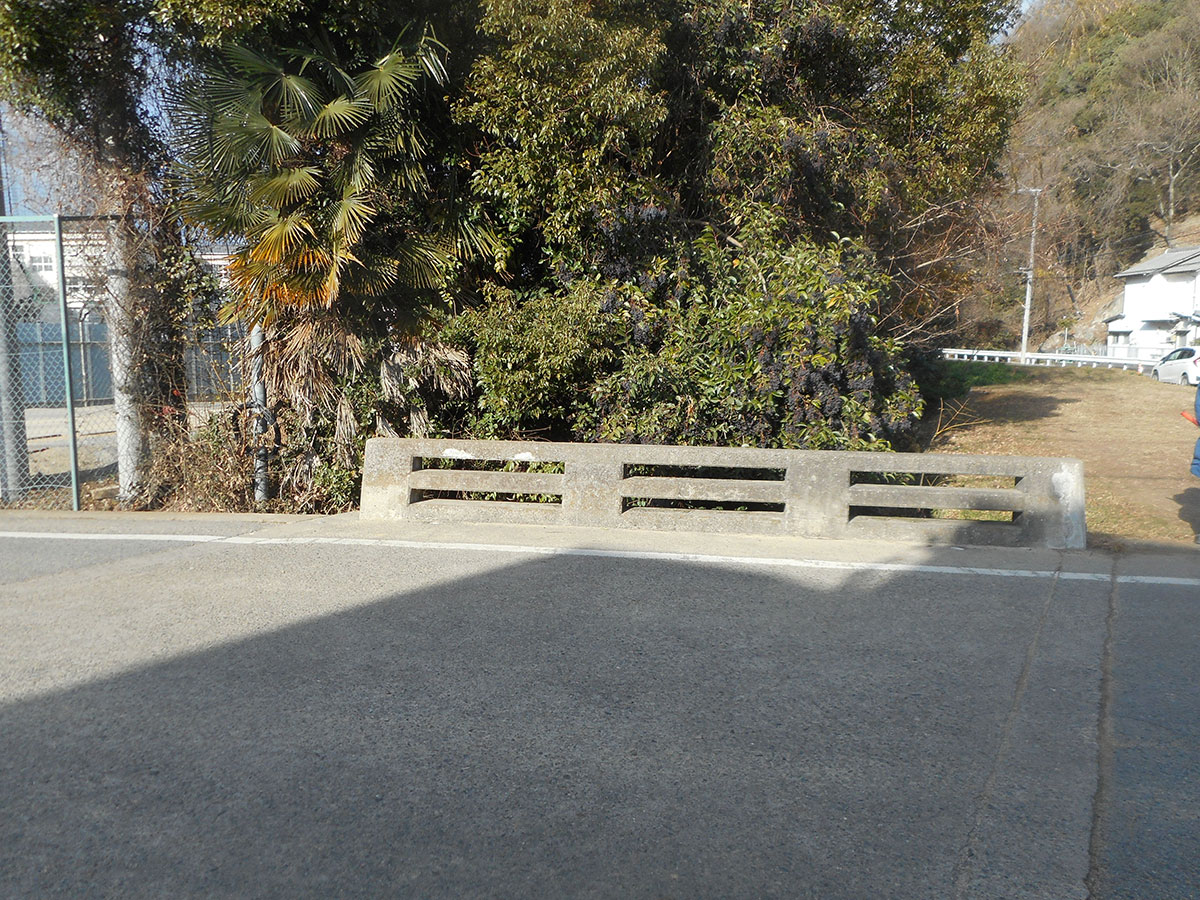

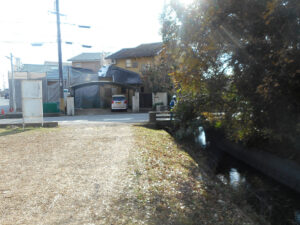

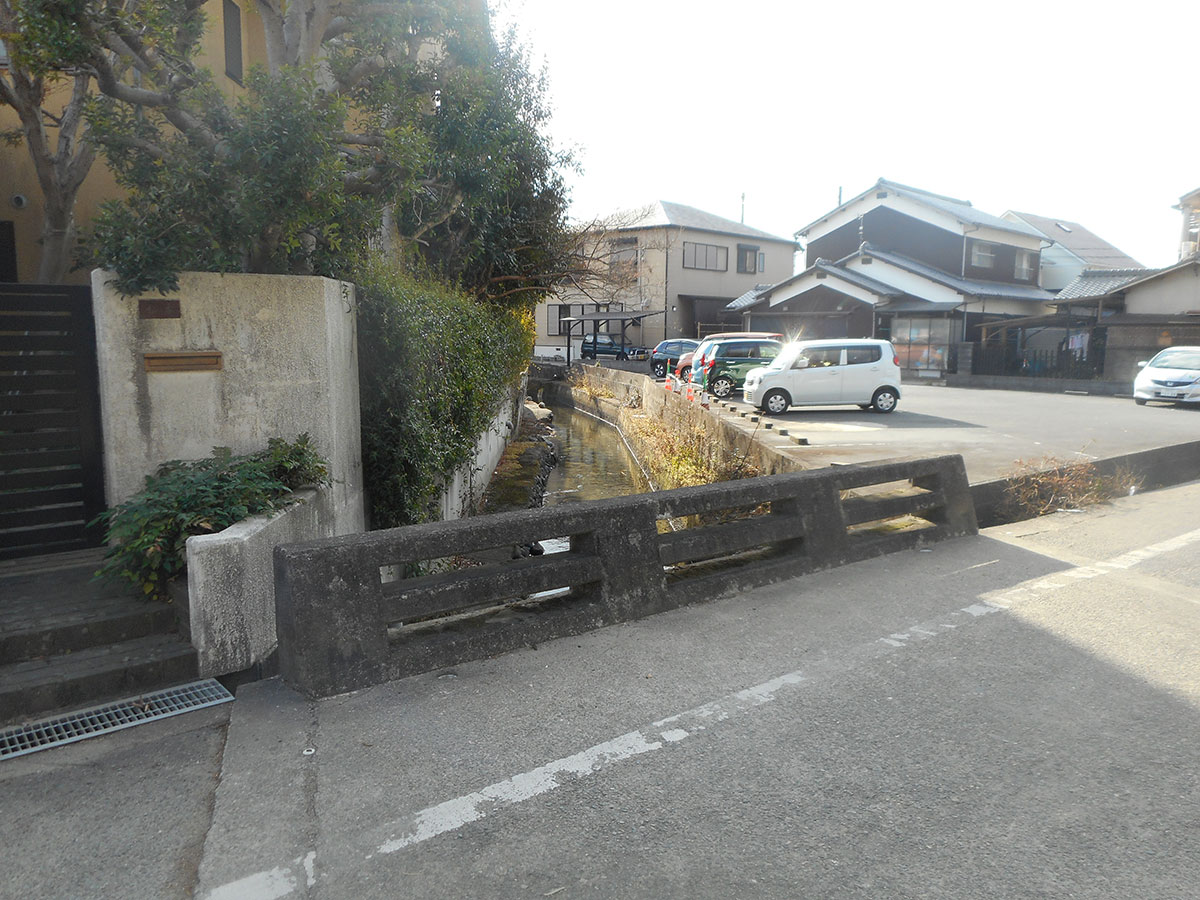

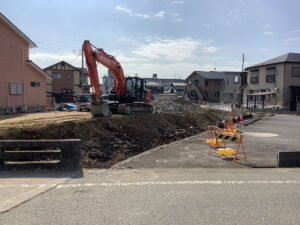

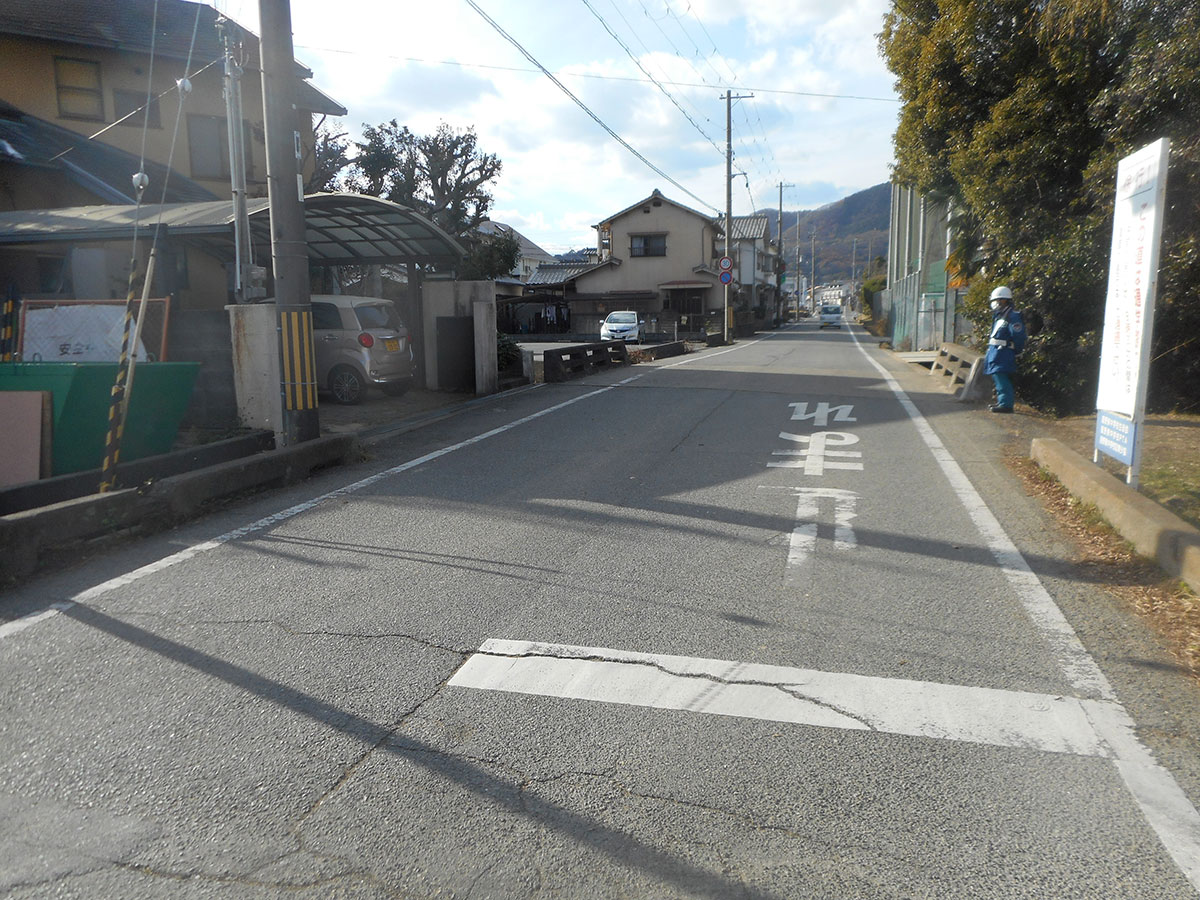

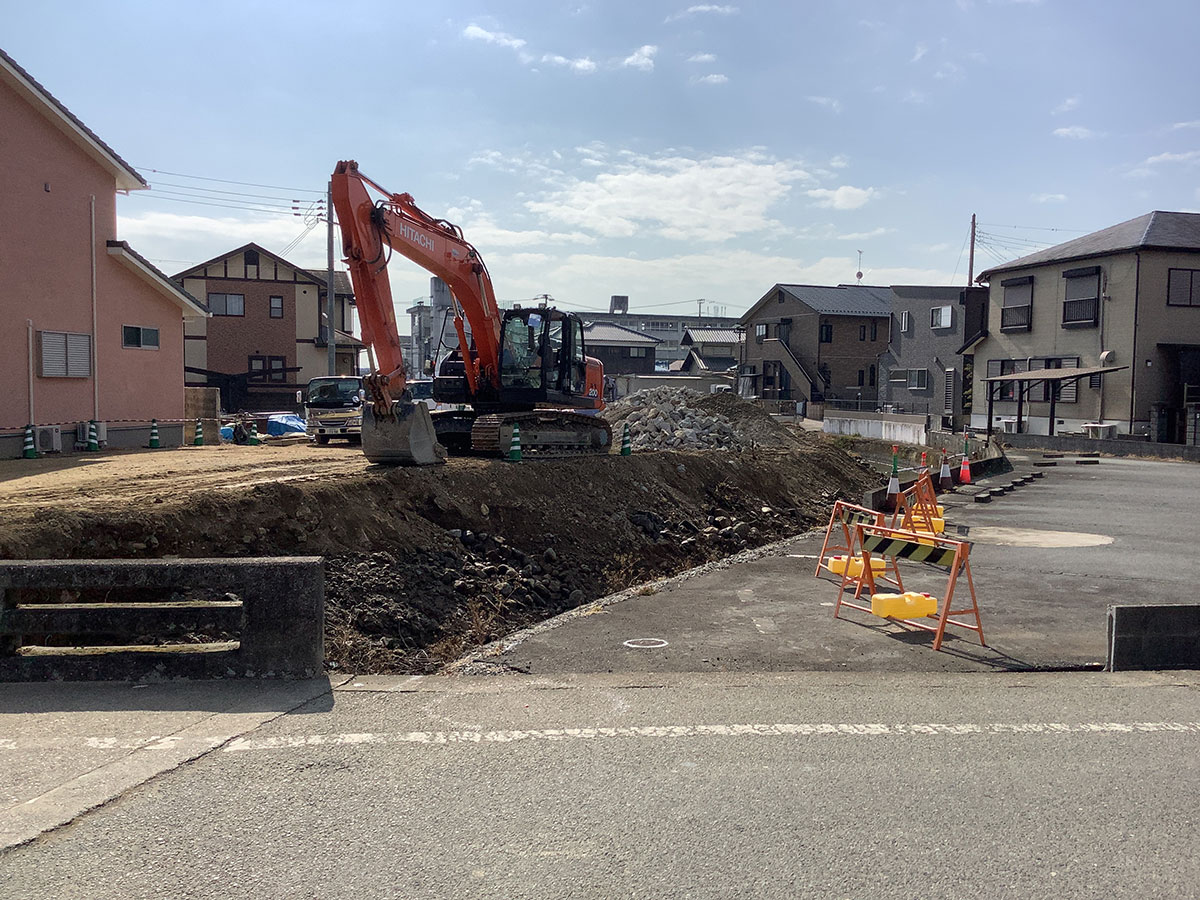

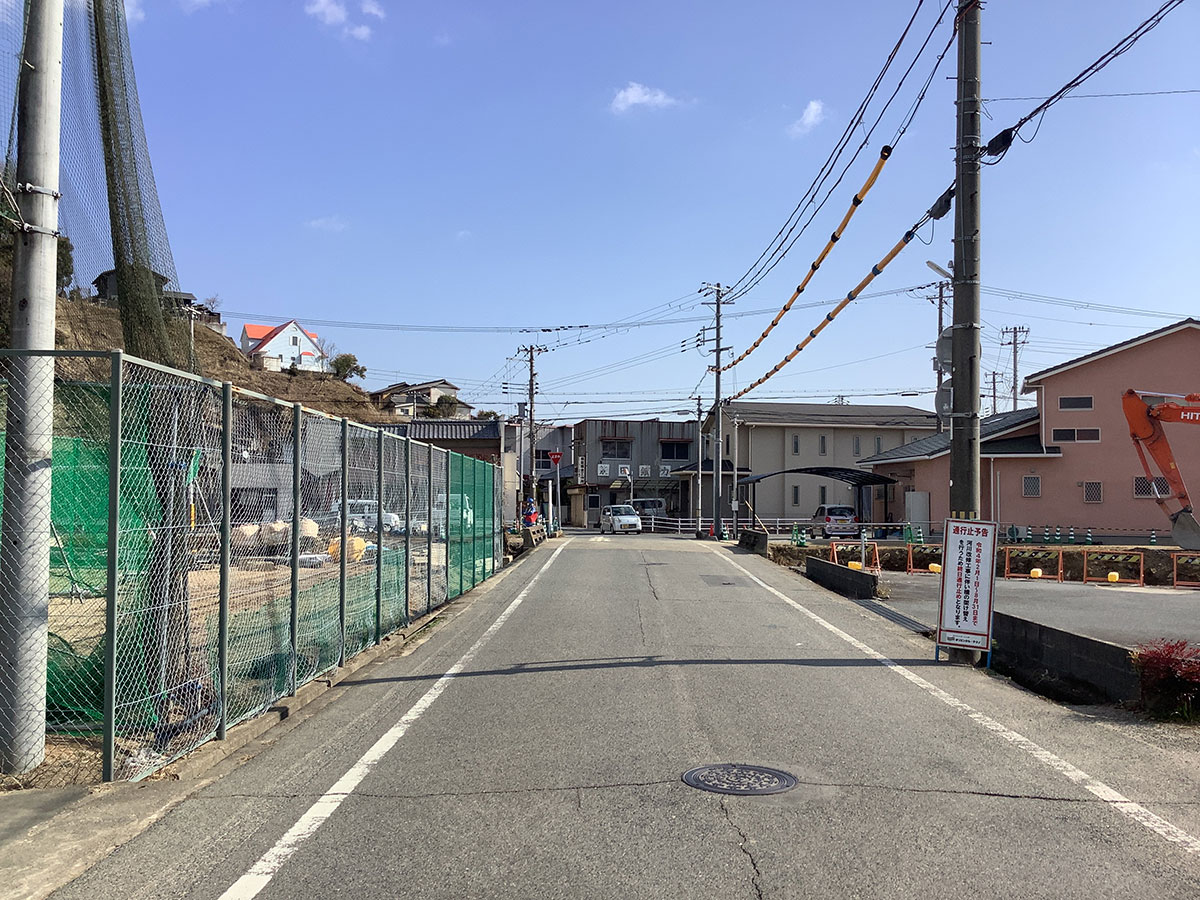

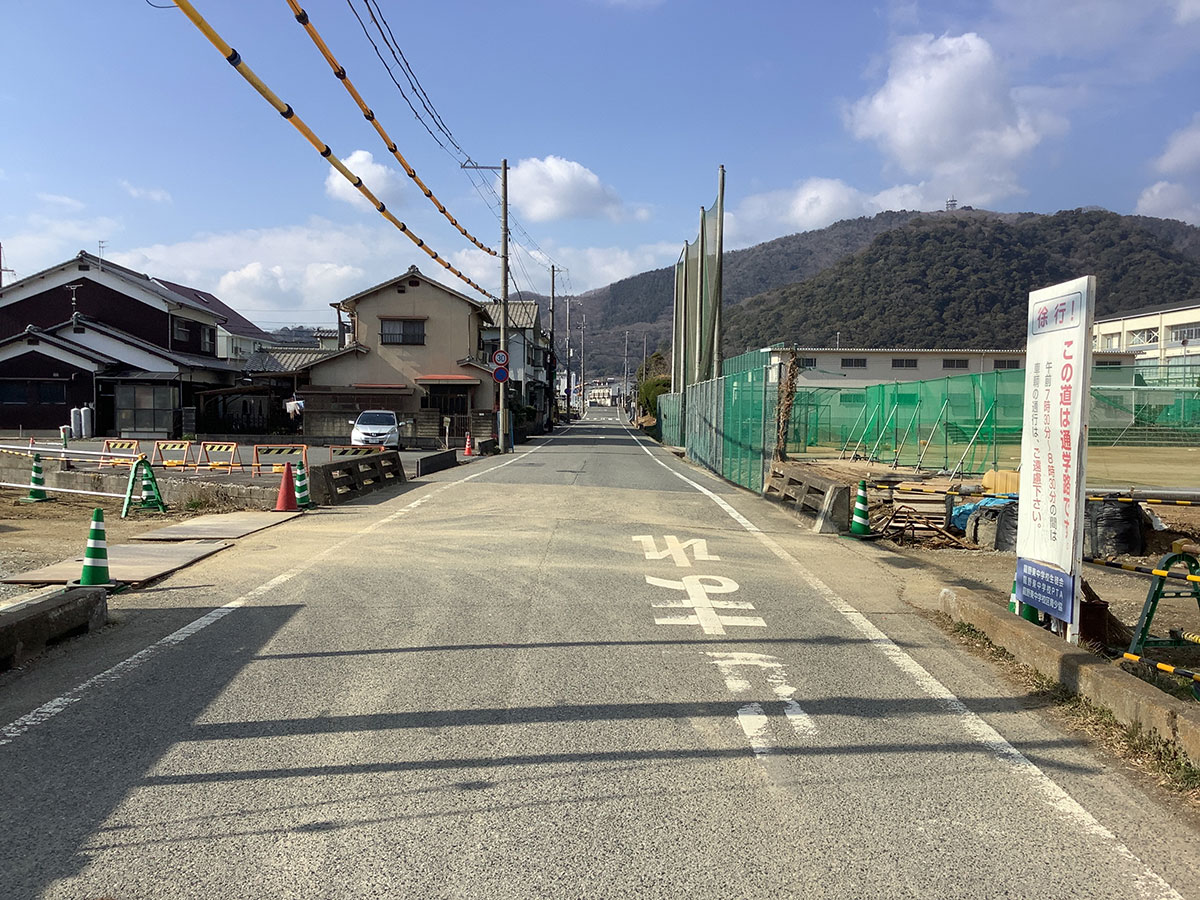

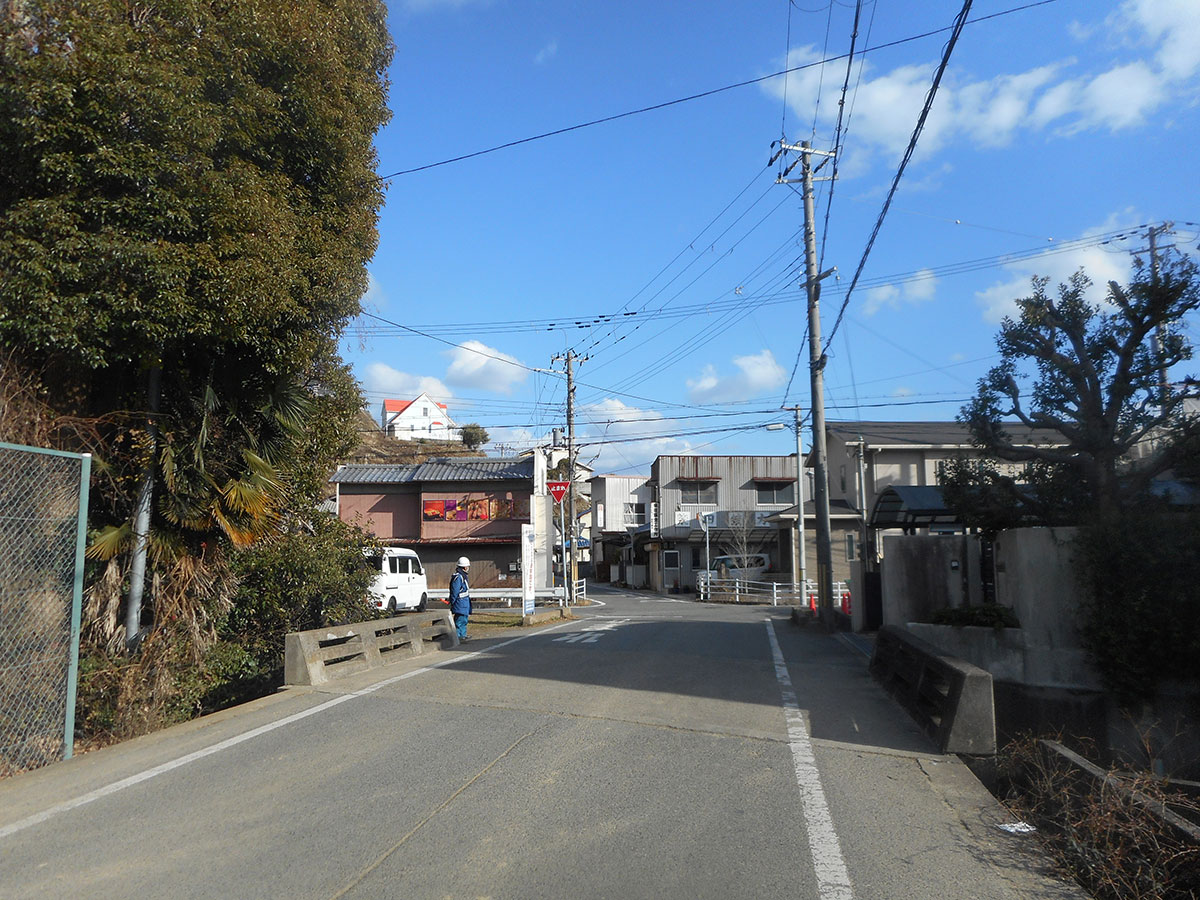

施工前

※クリックで画像拡大します。

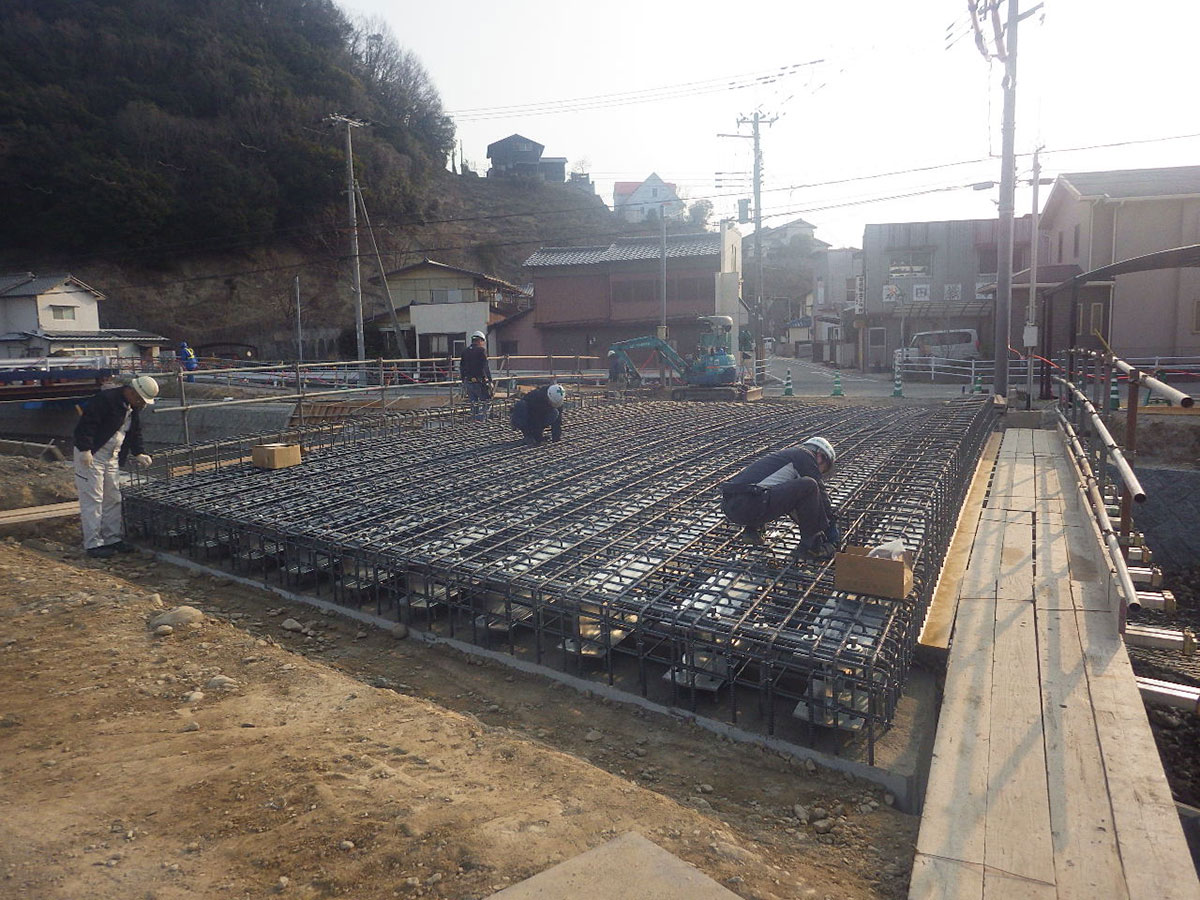

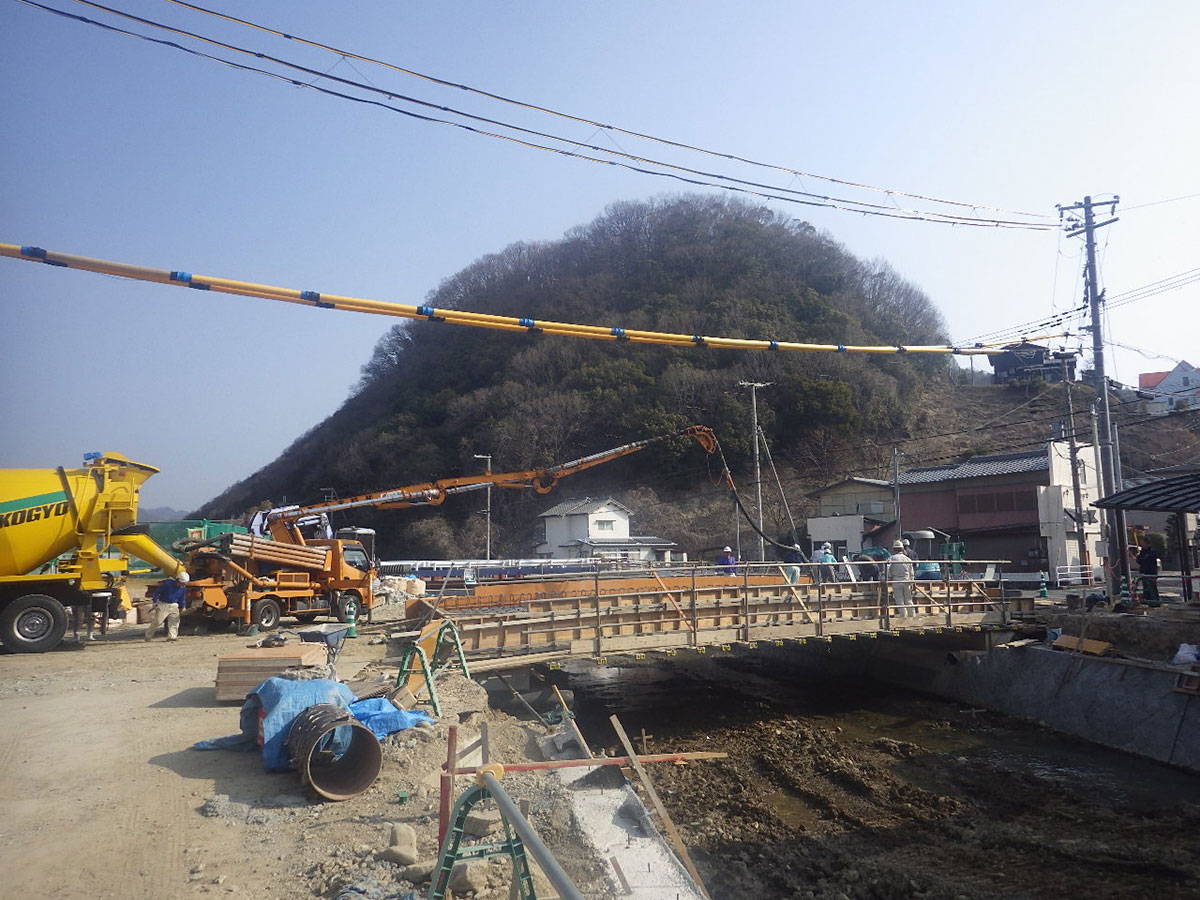

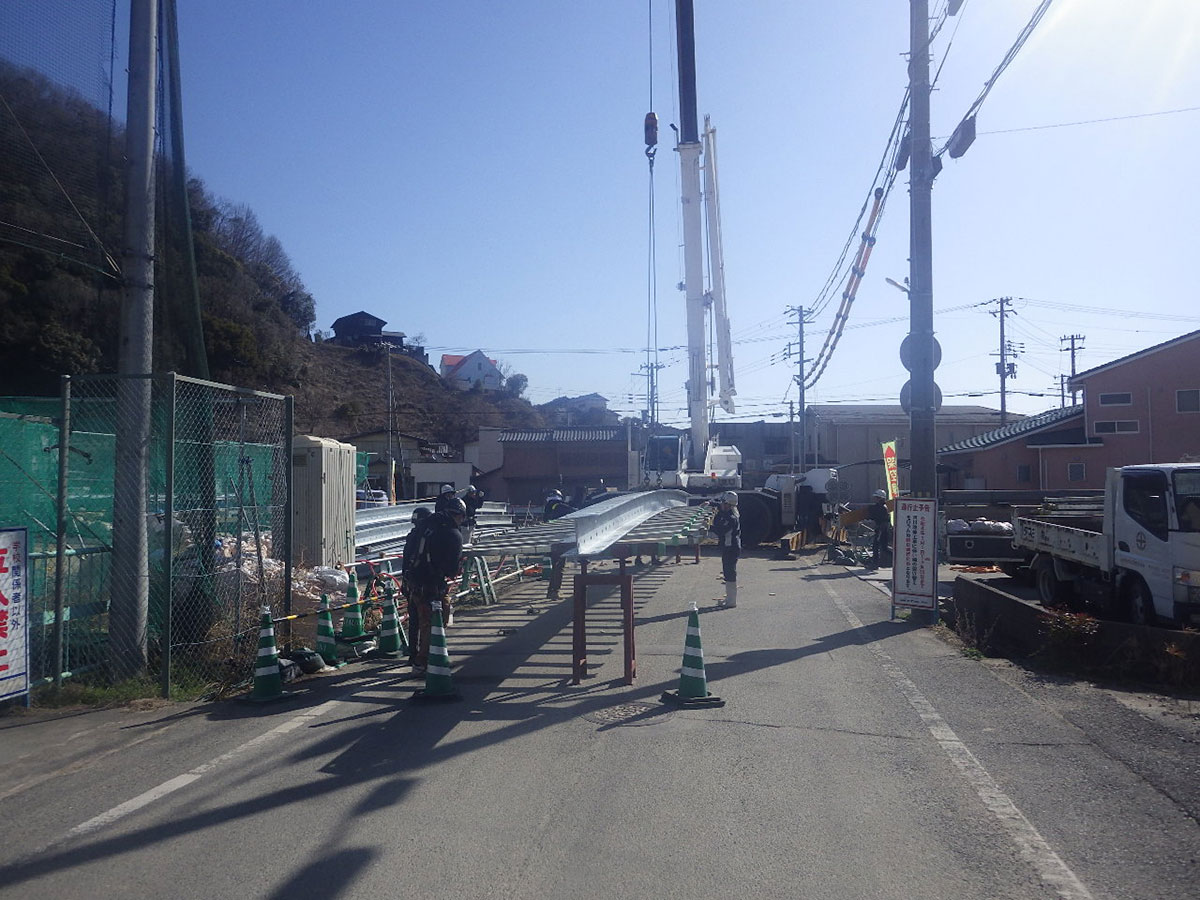

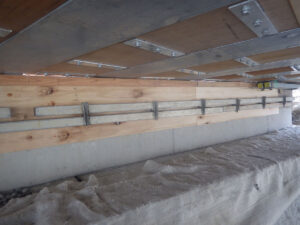

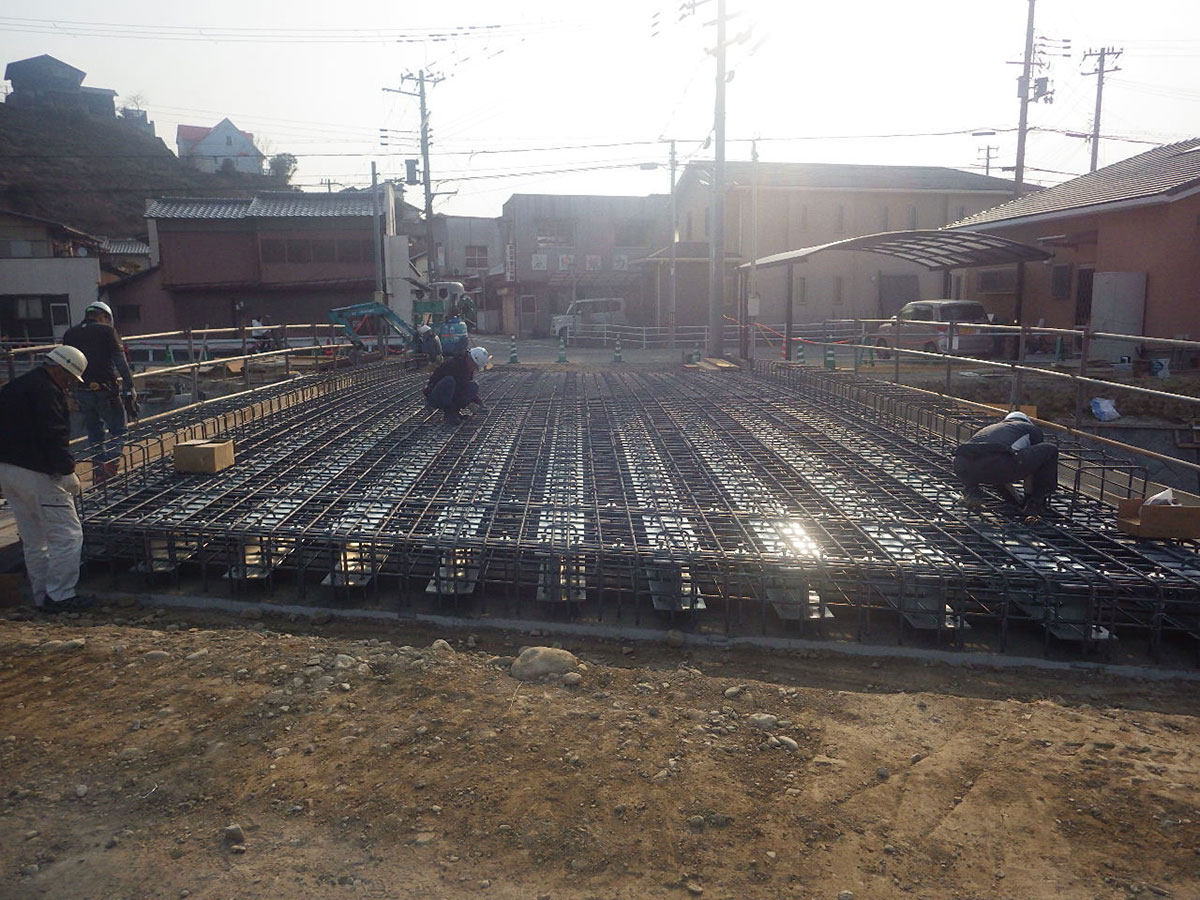

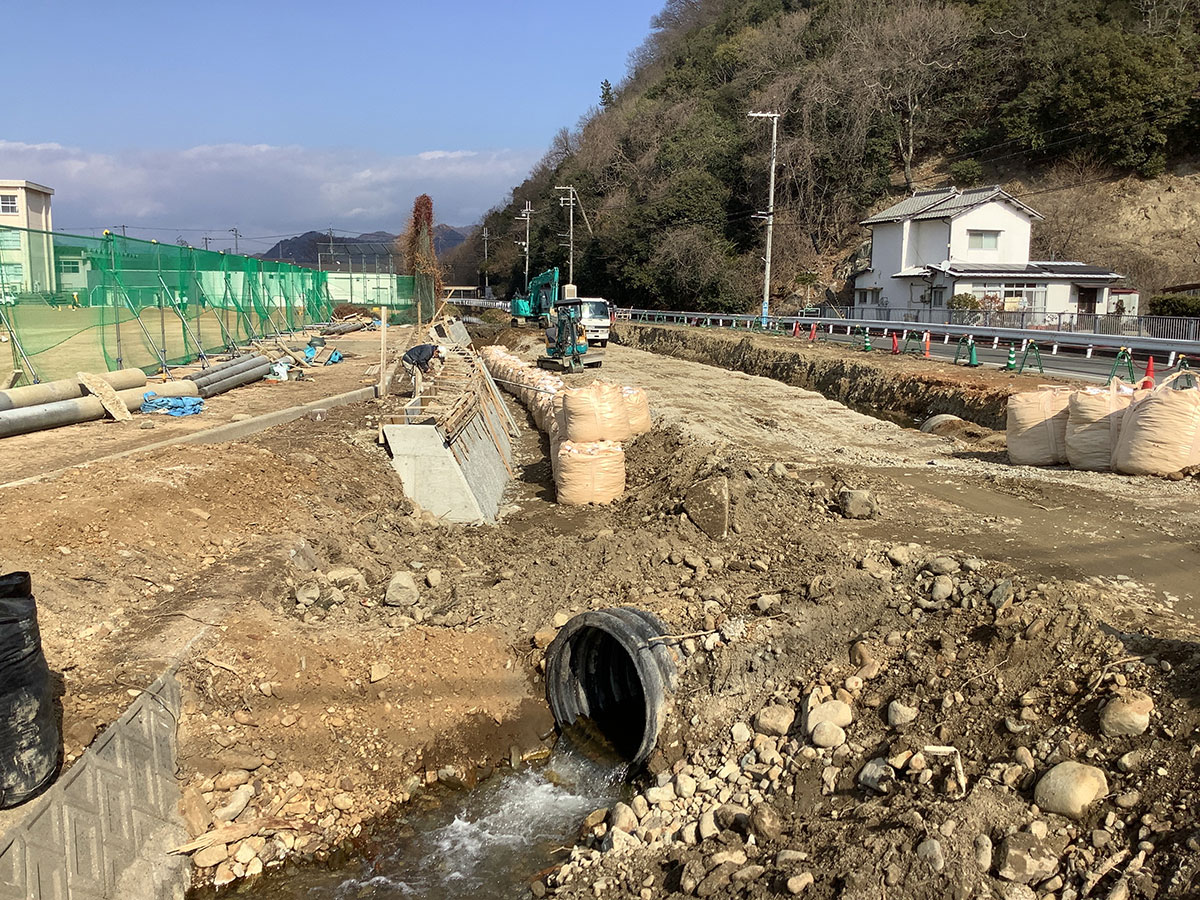

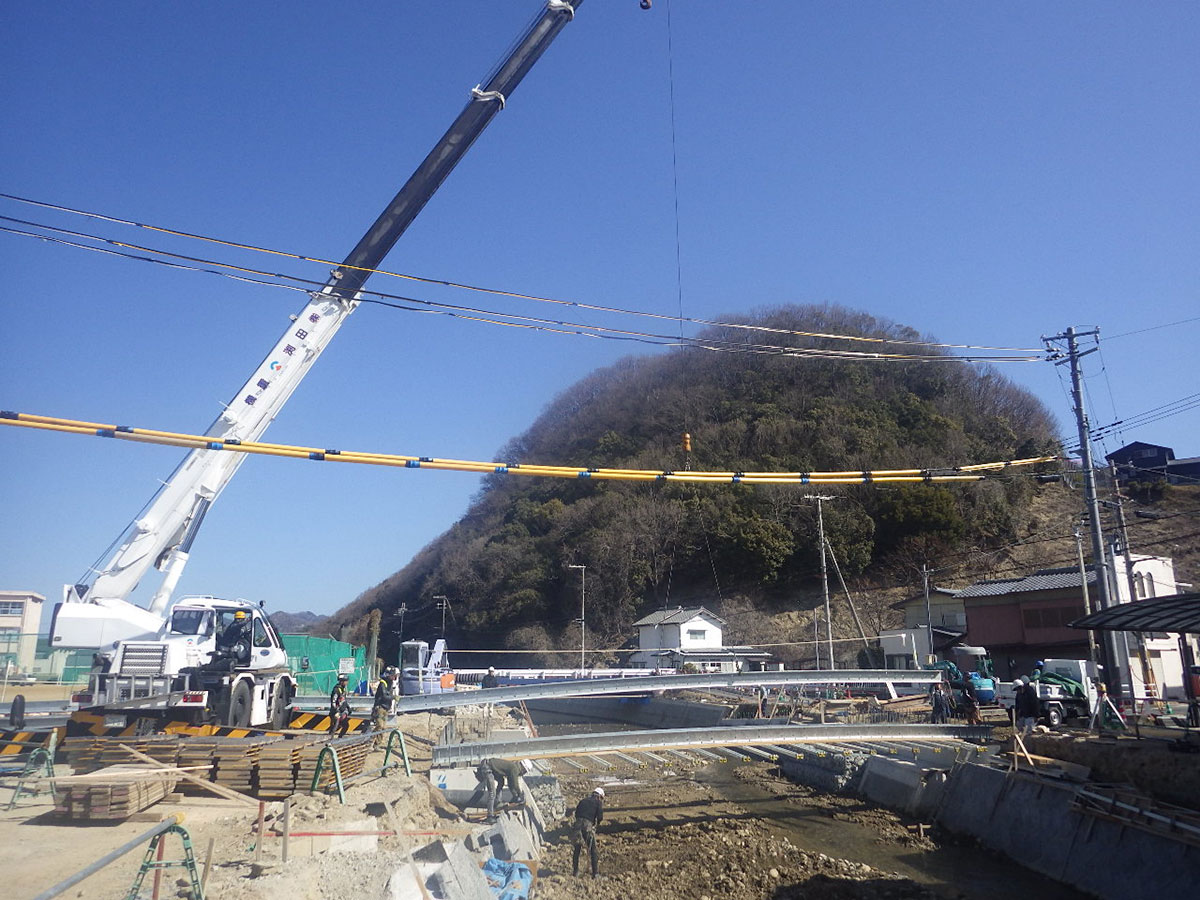

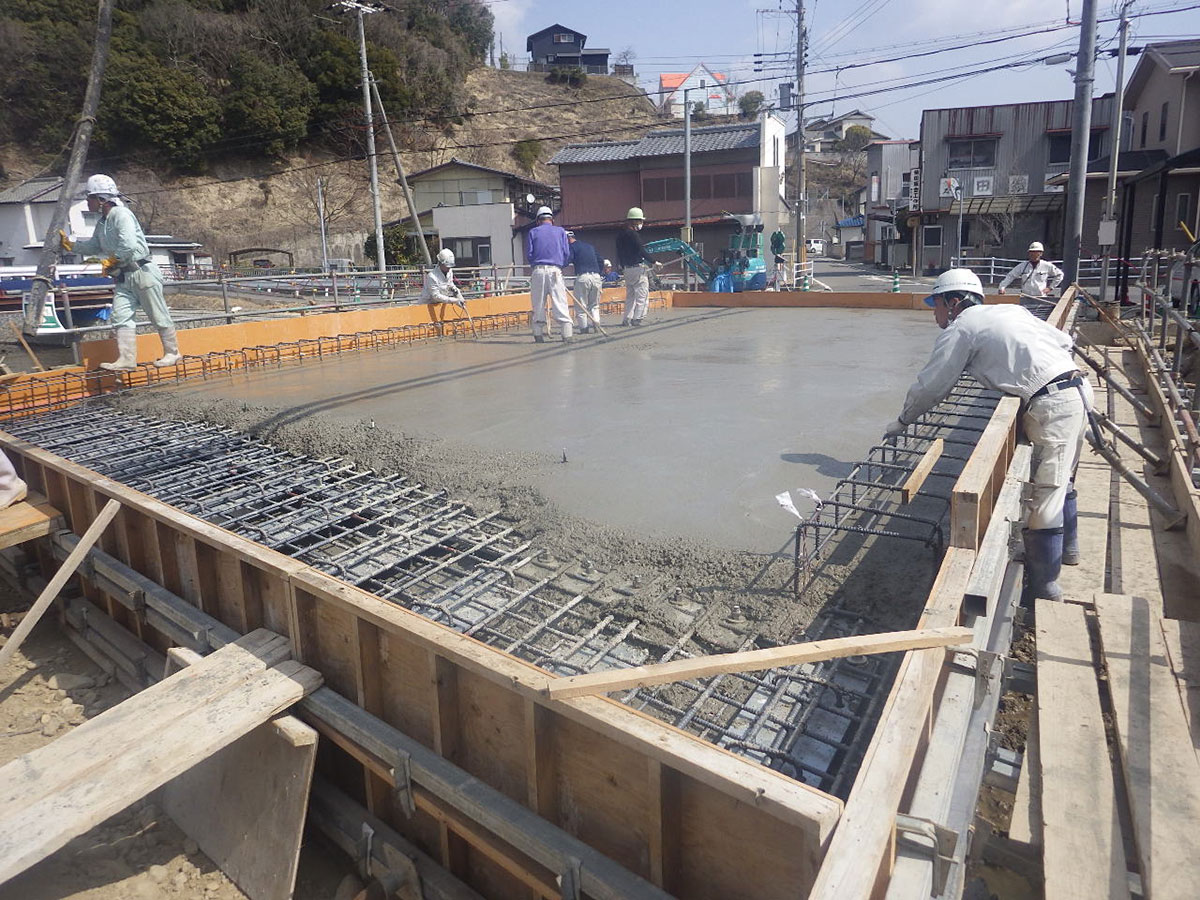

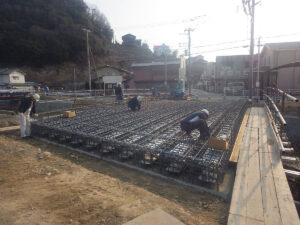

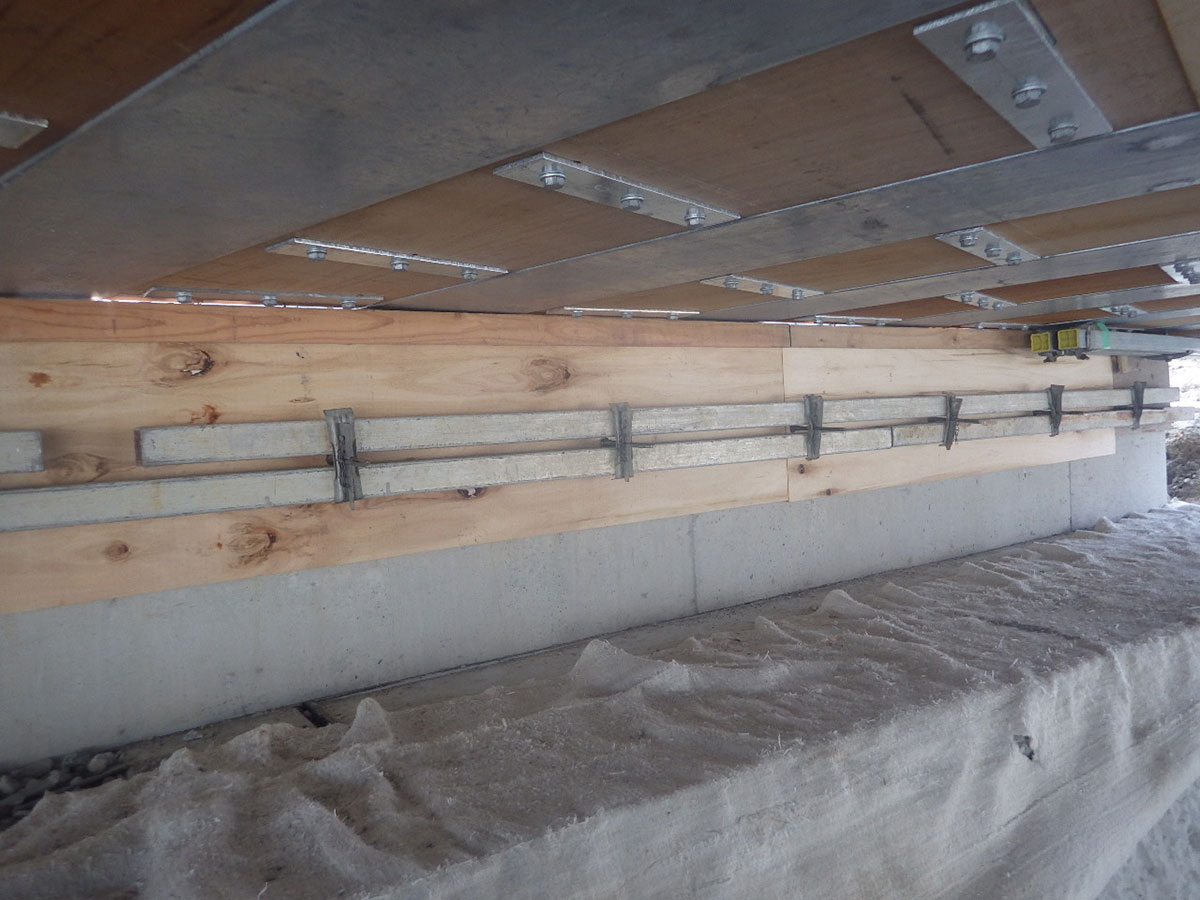

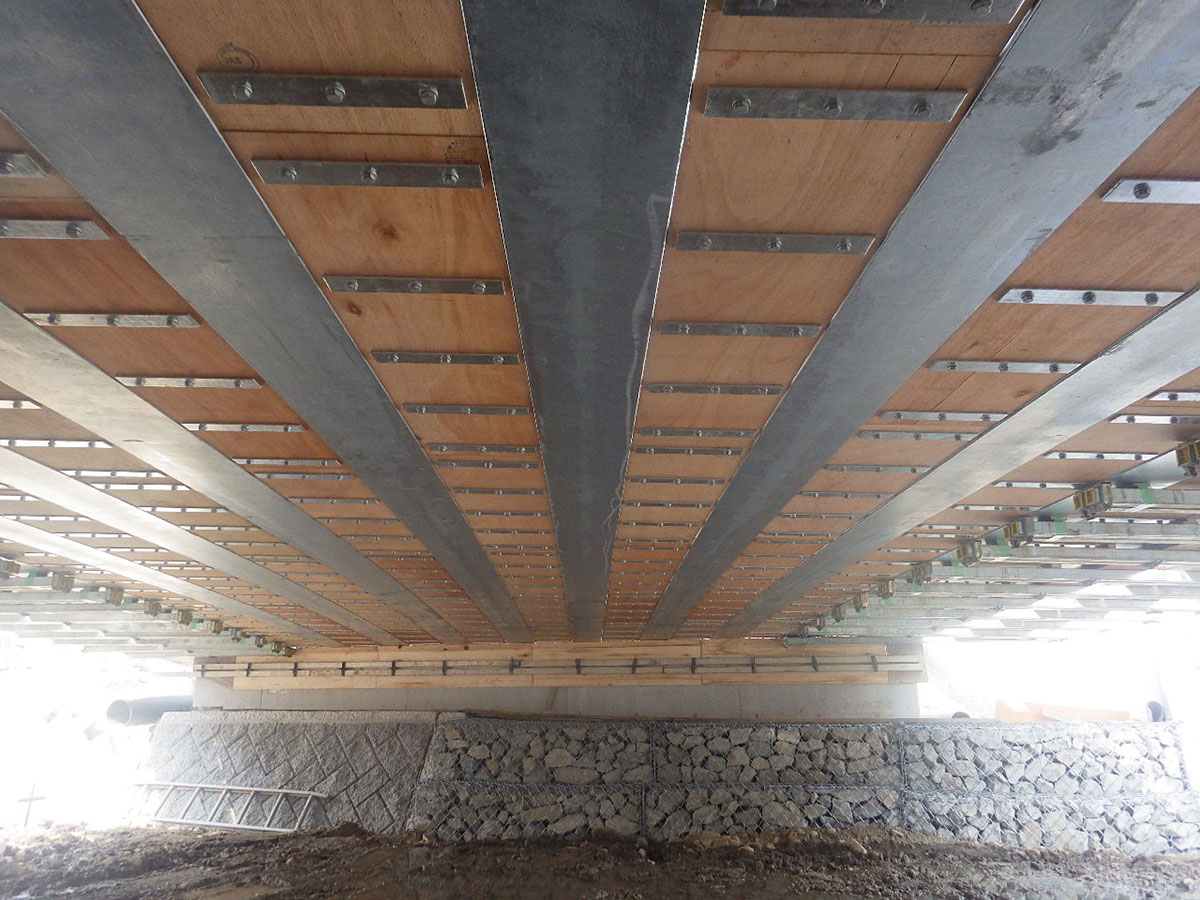

施工の流れ

※クリックで画像拡大します。
